海藻酸鈉作為主要的活性染料糊料具有易著色、 得色量高、色澤鮮艷和印花織物手感柔軟等特點u , 但是海藻酸鈉糊料也有很多缺點,存在流變性不理想,圓(平)網印花特別是高目數網印、精細花型和大 面積印花印制效果不理想等缺陷,另外隨著海藻酸鈉 的價格不斷攀高,成本壓力非常大。近年來,國內外 開發各種用于活性印花的糊料,雖然單項性能優于海 藻酸鈉,但也存在各種不足。復合糊料可集合幾種單一的糊料的優點,彌補缺點,顯示出優異的綜合性 能,是目前活性印花較理想的糊料。 本實驗選用NDYEp花糊料與海藻酸鈉復配,研究 在不同比例復配下糊料的印花性能,以能找到印花 效果好、應用范圍廣且成本低的糊料代替傳統的海 藻酸鈉進行活性染料的印花。
l 實驗部分
1.1實驗材料
織物:純棉本白斜紋織物,紗支40支,密度 l33×72。
藥品:印花糊料NDY(湖北達雅化工有限公司),海藻酸鈉SA(江蘇中大生物科技有限公司),碳酸氫鈉,防染鹽S,尿素,活性紅P4B,活性黃GR,活性藍GR。
儀器:NDJ一1型粘度計(上海精密科學儀器有限公司):SF一600電腦測色配色儀(美國Datacolor公司)
1.2實驗方法
1.2.1原糊制備
將海藻酸鈉與NDY分別與水混合攪拌,直至糊料呈均勻透明狀,靜置過夜使其充分膨脹,制得兩種基本原糊。然后將兩種原糊按一定比例混合均勻,
制得混合原糊 。
1.2.2原糊基本性能測試
(1)粘度:用NDJ-1型粘度計測定單個原糊在不同百分率下的粘度,并繪制粘度曲線。
(2)PVI值:即η60/η6比值表示原糊的PVI值,η60/η6為60、6r/min時原糊的粘度值 。
(3)化學相容性:即原糊與尿素、碳酸氫鈉、防染鹽S與染料之間的相容性。通過測原糊的粘度來了解原糊對助劑的穩定性 。
(4)抱水性:即糊料的水合能力,是指該糊料的膨潤性、吸水性及耐稀釋性,抱水性差的糊,容易在汽蒸時產生滲化現象 。
1.2.3印花性能測試
印花工藝:調漿一印花一烘干一汽蒸一水洗一皂煮一水洗一晾干。
(1)脫糊率:
![]()
式中:W1一印花并烘干后的織物;W2一凈洗后的
印花織物的質量;w 一未印花的織物質量。脫糊率的
好壞直接影響織物最后的手感 。
(2)得色量:即相同量的染料印于織物上后所得表面色澤的濃淡。這里我們用電腦測色配色儀測定織物的K/S值。K/S值越大,得色量越大 。
(3)滲透性:原糊的滲透性是指印到織物表面上的色漿向織物和纖維內部的潤濕性能。滲透性=織物反面的K/S值/織物正面的K/S值X 100% 。
2實驗結果
2.1單一原糊測試結果

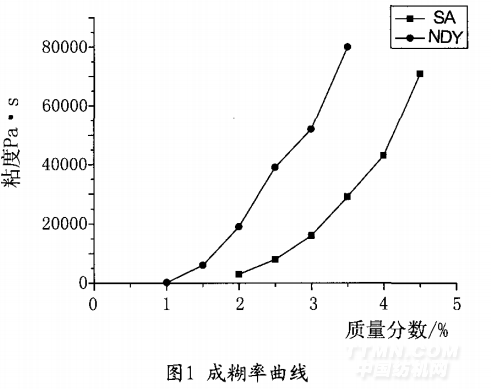

單個海藻酸鈉原糊及NDY原糊的成糊率曲線圖如下:
.png)
由圖1可知,兩種糊料的粘度都隨質量分數的增加而增加;NDY糊料的曲線圖較海藻酸鈉糊料的曲線圖要陡,說明NDY糊料的粘度增加比海藻酸鈉要快;NDY原糊的成糊率要比海藻酸鈉的成糊率要好,但是抗稀釋性不及海藻酸鈉。
2.2復合原糊的基本性能測試結果
選擇粘度較相近的4%的海藻酸鈉糊料與2.5%的 NDY糊料按100:0、75:25、50:50、25:75、0:100復配比例混合,將這些糊料作測試對象。
2.2.1復合糊料的粘度

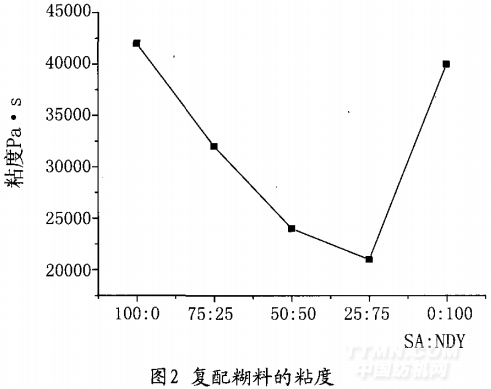

海藻酸鈉與NDY糊料按100:0、75:25、50:50、25:75、0:100比例復配后的粘度如圖2:
.png)
由圖2可以看出,復合糊料粘度隨NDY糊料比例的增加而減少,而且粘度下降比較大。因為NDY糊料中還有一種增稠劑,與一c()(]一之問有很好的親和力,但是隨著海藻酸鈉的大量加入,原來DNY糊料各個分子之問的親和力被破壞,加上復合糊料中的大量存在的一coo一的相互排斥,使得大分子鏈之間難以形成網狀結構,使得粘度變得很低 。
[1][2][3]下一頁>>
相關信息







推薦企業
推薦企業
推薦企業
