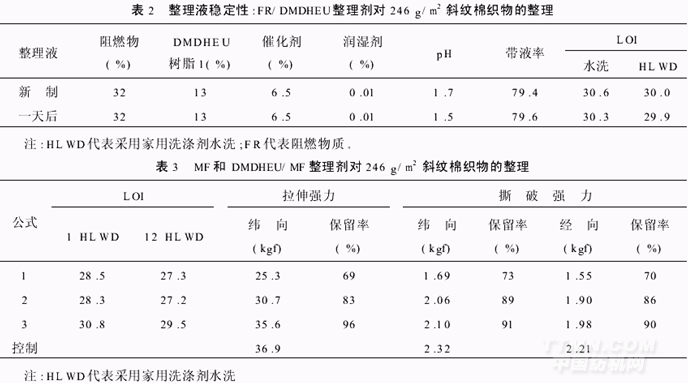

除了織物阻燃耐久性,本文還對阻燃整理液的穩定性進行檢測(見表2),結果顯示阻燃整理劑/ＤＭＤＨＥＵ整理液能夠穩定共混24ｈ確保生產應用。織物經整理液整理后在160℃焙烘3ｍｉｎ然后用洗滌劑在40℃水洗。
.png)
2 2 機織物:阻燃物和三聚氰胺、甲醛混合物
除了阻燃劑/ＤＭＤＨＥＵ整理系統,本文對三聚氰胺甲醛交聯樹脂(ＭＦ)的阻燃體系也做了研究。在發展和應用新的ＦＲ/ＭＦ系統之后發現每一種樹脂交聯體系都有自己優點。基于ＤＭＤ ＨＥＵ的阻燃體系不但甲醛含量低(小于200ｐｐｍ)而且水洗耐久性好(大于25次),優于ＭＦ系統。然而,ＭＦ系統能賦予織物較高的初始阻燃性能(通過加入高含氮樹脂)和較少的強力損失(如撕破強力,拉伸強力)。
基于以上的研究,我們做了ＤＭＤＨＥＵ/ＭＦ交聯體系的研究,發現它結合了ＤＭＤＨＥＵ系統的耐久性和ＭＦ交聯系統的高阻燃性和低強力損失的優點。
方案1 由24%ＦＲ,10%ＤＭＤＨＥＵ樹脂1,1%ＭＦ樹脂,6%催化劑,4%柔軟劑,0.01%潤濕劑組成。
方案2 由24%ＦＲ,2%ＤＭＤＨＥＵ樹脂1,3%ＭＦ樹脂,0.2%Ｈ3ＰＯ3,4%柔軟劑,0.01%潤濕劑組成。
方案3 由24%ＦＲ，7%ＭＦ樹脂，6%催化劑，0.2%Ｈ3ＰＯ3，4%柔軟劑,0.01%潤濕劑組成。帶液率<80%,溶液處理后在60℃烘干3ｍｉｎ,在170℃焙烘2ｍｉｎ(表3)然后在40℃用洗滌劑水洗。
盡管阻燃整理的耐久性(大于25次)隨著ＭＦ樹脂的增加和ＤＭＤＨＥＵ的減少而減少,但卻明顯地改善了織物的阻燃性和強力。
先前用ＦＲ/ＤＭＤＨＥＵ整理后織物強力降低30%～40%,這種情況在今天大多數耐久壓燙整理中司空見慣。但通過ＦＲ/ＤＭＤＨＥＵ/ＭＦ或ＦＲ/ＭＦ整理能夠抑制甲醛的釋放,而織物強力僅僅下降10%。因此ＦＲ/ＤＭＤＨＥＵ、ＦＲ/ＤＭＤ ＨＥＵ/ＭＦ和ＦＲ/ＭＦ系統能夠滿足當前市場對織物甲醛釋放量、阻燃耐久整理和織物強力等要求。
2 3 絨面織物:含有ＤＭＤＨＥＵ樹脂的阻燃整理
一般當談到新型耐久阻燃整理化學整理,首先想到的是一些特殊的應用領域,如防護服、裝飾物等。然而,最新報道稱這些織物的制作一旦不符合ＧＷＡ標準,就不能合法銷售。考慮到ＦＲ/ＤＭＤＨＥＵ系統的環境友好、低成本、低甲醛的優點,100%棉起絨織物用其整理是最理想不過了。盡管對100%起絨棉織物的應用剛剛開始,但由于100%棉起絨織物在使用時很容易燃燒,解決其安全性的需求迫不及待。盡管ＧＷＡ標準僅要求織物一次干洗和實驗室水洗后通過45°角燃燒檢驗,但通常生產商還要通過5次家用洗滌實驗。
表4～表6出示2002年對3級起絨純棉織物的阻燃整理測試數據。使用含10%ＦＲ,10%ＤＭＤＨＥＵ樹脂2,5%催化劑,0.2%潤濕劑(帶液率<80%)整理液整理后的織物以5碼/ｍｉｎ的速度在長50英尺,5個分區的烘箱內焙烘(烘箱內分區溫度分別為150℃、170℃、170℃、170℃、170℃)。織物在150℃焙烘1.5ｍｉｎ,在170℃焙烘15ｓ,然后用洗滌劑在50℃水洗。
.png)
.gif)
表6所示數據充分肯定了ＦＲ/ＤＭＤＨＥＵ的阻燃能力,不符合標準的3級100%起絨棉織物經過整理后轉化為1級織物。但除了這些積極的作用,ＦＲ/ＤＭＤＨＥＵ同時也給織物帶來了一些負面的影響。
負面作用:在用ＦＲ之后,織物的強力下降35%,與常規的耐久壓燙整理相同。正面作用:整理后的織物,在3次用洗滌劑水洗后尺寸穩定性較高,而且再次水洗后,能保持很好的手感。
3 總結
本文列舉了用于織物阻燃整理的化學品,并通過實驗證明織物多次水洗后耐久性良好,盡管其也有不足之處(如色澤);隨著新型的紡織阻燃化學品的出現,必須考慮用最小的成本盡可能改善織物的阻燃性能,并避免其他負面作用。
<<上一頁[1][2]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
