隨著人們生活水平的提高．對(duì) 織物外觀要求越來(lái)越高 但織物在 長(zhǎng)期穿著過程中會(huì)由于摩擦等作 用在表面產(chǎn)生起毛起球現(xiàn)象．此現(xiàn) 象不僅影響了織物的外觀和手感． 而且極大地降低了織物的服用性 能．所以對(duì)織物進(jìn)行抗起毛起球整 理顯得尤為重要 姚穆…等人將起 毛起球過程細(xì)分為五個(gè)階段：纖維 端突出織物表面、相鄰?fù)怀隼w維開 始糾纏、纖維漸趨滾緊、形成小球 和纖維毛球脫落 針對(duì)這5個(gè)階 段．
常用的抗起毛起球整理方法有：
a．樹脂整理 樹脂整理是利用樹脂的交聯(lián) 作用在纖維表面形成一層膜．從而 減弱纖維間的滑移以避免起毛起 球現(xiàn)象的產(chǎn)生 這種整理方法適用 于各種纖維與織物]．尤其是滌綸 織物 本試驗(yàn)就是利用樹脂整理的 原理．通過浸漬法對(duì)中空滌綸針織 物進(jìn)行抗起毛起球整理。
b．生物酶整理 生物酶整理的原理是利用生 物酶來(lái)改善織物的表面性能．從而 達(dá)到減少起毛起球的效果 這種整 理僅適用于纖維素纖維 。
c．物理化學(xué)法整理 此整理方法的原理是通過改 善紗線結(jié)構(gòu)或織物組織．或利用有 機(jī)胺或無(wú)機(jī)強(qiáng)堿對(duì)纖維進(jìn)行腐蝕 等方法以減少織物的起毛起球現(xiàn)象。
d．引入單體 此整理方法的原理是在纖維 大分子中引入第三單體從而制造 出抗起毛起球的纖維.。
1試驗(yàn)部分
1．1材料與儀器
材料：100％中空滌綸針織物． 試樣規(guī)格如表1所示 儀器：YG502織物起毛起球 儀、YG026B型電子織物強(qiáng)力機(jī)、 YG461E數(shù)字式透氣量?jī)x、YG606 型平板式保暖儀等
.png)
1．2抗起毛起球整理劑
自制抗起毛起球整理劑A是 一種呈乳液狀的高分子聚合物樹脂．其主要作用原理是利用樹脂在 纖維表面的交鏈網(wǎng)狀成膜的功能． 使纖維表面包覆形成一層耐洗、柔軟的薄膜．以減弱纖維間的滑移．從而減少起毛起球現(xiàn)象已有研究表明．經(jīng)自制抗起毛起球整理劑A 整理后的織物．不僅抗起毛起球性 能得到了明顯改善．而且織物的柔 軟性能也得到了顯著的提高本文即對(duì)自制抗起毛起球整理劑A的使用條件進(jìn)行研究分析
1．3整理工藝流程 工藝流程為：預(yù)水洗一配制整 理液(整理劑用量、pH值、浴比)一浸漬(溫度、時(shí)間)一烘干(溫度)。 整理液的配制：按規(guī)定取一定 量的自制抗起毛起球整理劑A．在 一定浴比(織物與水的質(zhì)量比)條 件下，加入蒸餾水?dāng)嚢柘♂尲纯?本次試驗(yàn)中．分別就自制抗起 毛起球整理劑A用量、整理液pH 值、浴比，浸漬時(shí)間、浸漬溫度以及 烘干溫度這六個(gè)因素對(duì)中空滌綸 針織物的抗起毛氣球效果進(jìn)行分 析。經(jīng)多次試驗(yàn)發(fā)現(xiàn)．烘干時(shí)間對(duì) 織物的抗起毛起球效果幾乎無(wú)影 響，所以此次試驗(yàn)不考慮烘干時(shí)間 這一因素．并統(tǒng)一選擇烘干時(shí)間為 1 h。
1．4 0N,0試方法
起毛起球等級(jí)按GB／r 4802．1—1997《紡織品織物起球試驗(yàn)圓軌
跡法》進(jìn)行測(cè)試
2結(jié)果與討論
2．1整理劑用量的影響

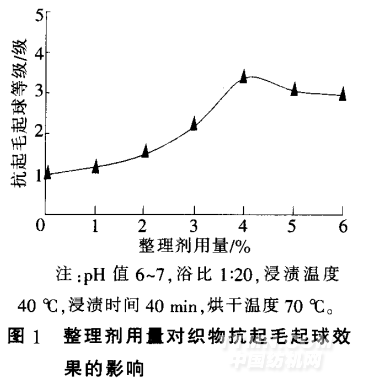

圖1為在相同工藝條件下．不同用量的自制抗起毛起球整理劑 A對(duì)織物抗起毛起球效果的影響
.png)
由圖2可知．隨著浸漬溫度的 提高．織物的抗起毛起球效果不斷 提高．且在60℃時(shí)達(dá)到最佳的整 理效果：當(dāng)溫度高于6O℃后．織物 的抗起毛起球效果不再發(fā)生明顯 變化．甚至有略微下降的趨勢(shì) 2．3浸漬時(shí)間的影響
圖3為在相同工藝條件下．改變浸漬時(shí)間對(duì)織物抗起毛起球效果的影響。
[1][2]下一頁(yè)>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
