.png)

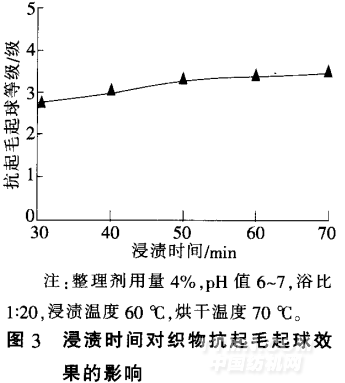

由圖3可知．隨著浸漬時間的 延長．織物的抗起毛起球效果略微 提高：當浸漬時間超過6O min后． 織物的抗起毛起球效果變化不大 因此可得出．浸漬時間對織物抗起 毛起球效果的影響并不顯著。
2．4烘干溫度的影響

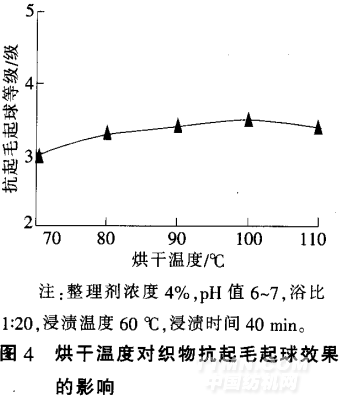

圖4為在相同工藝條件下．改 變烘干溫度對織物抗起毛起球效 果的影響。
.png)
由圖4可知．隨著烘干溫度不 斷上升．織物的抗起毛起球效果略 微上升．但變化并不明顯 因此可 得出．烘干溫度對織物抗起毛起球 效果的影響并不顯著

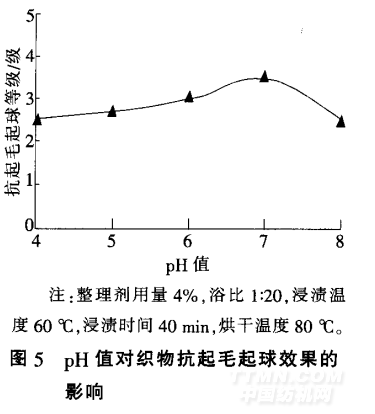

2．5整理液DH值的影響 圖5為在相同工藝條件下．不 同整理液DH值對織物抗起毛起球 效果的影響。
.png)
由圖5可知，整理液pH值的 不同．對織物的抗起毛起球效果影 響不同。在偏酸性或偏堿性時．織 物的抗起毛起球效果減弱；當pH 值為7時．織物的抗起毛起球效果最好。

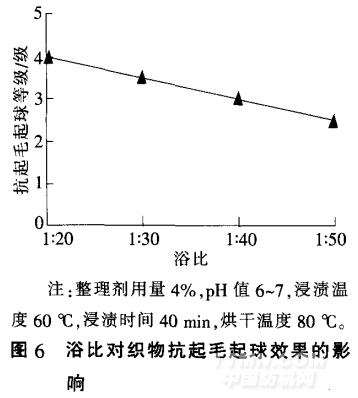

2．6浴比的影響 圖6為在相同工藝條件下．改 變浴比對織物抗起毛起球效果的影響。
.png)
由圖6可知．隨著浴比的不 斷增大．織物的抗起毛起球效果 逐漸減弱．這是因為在織物和整理劑用量不變的情況下．浴比不斷增大，整理液相當于被逐漸稀釋。因此織物的抗起毛起球效果逐漸變差。
2．7整理前后織物性能的變化 對中空滌綸針織物進行整理． 測試整理前后織物的頂破強力、保暖性和透氣性的變化．結果如表2 所示整理工藝為整理劑用量4％． 浸漬溫度60℃．浸漬時間60 min． pH值7，浴比1：20，烘干溫度90℃。 由表2可知．中空滌綸針織物經自制抗起毛起球整理劑A整理后．織物的抗起毛起球等級由1～2 級提高至3～4級：另外．織物的頂破強力略微有所增加．保暖性有所提高．透氣性有所降低．柔軟度有所改善 這是因為經整理劑整理后會在織物表面形成一層薄膜．此薄膜有一定的韌性和厚度．可以提高 織物的強力和保暖性．但卻會阻礙 織物的透氣性
3 結論
3．1 自制抗起毛起球整理劑用量、 整理液的pH值、浸漬溫度、浴比對 織物抗起毛起球效果的影響顯著： 但浸漬時間和烘干溫度的影響不明顯
3．2 自制抗起毛起球整理劑A的 最佳使用條件是整理劑用量4％、 浸漬溫度60℃、pH值7、浴比1： 20；并選擇浸漬時間40 min、烘干 溫度90℃對織物進行抗起毛起球 整理．整理后織物的抗起毛起球等 級由1～2級提高至3 4級．且數據 顯示．織物的柔軟性有所改善．織 物的頂破強力和保暖性略微有所 提高．但織物的透氣性有所降低
<<上一頁[1][2]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
