2．1．2微球的大小及形貌
微球掃描電子顯微鏡(SEM)照片見圖2。
.png)
圖2復合微球掃描電鏡照片
電鏡照片中，復合微球呈圓球形，粒徑均勻，表面光滑，平均粒徑在20μm左右。
2．2吸附條件對吸附性能的影響
2．2．1染液pH值對吸附容量的影響
染液pH值對復合微球的吸附效果有明顯的影響，這是因為交聯殼聚糖/明膠(CSGT)微球在水溶液中存在下列平衡:
.png)
在酸性條件下，殼聚糖分子中的—NH2質子化形成—NH3+，從而因靜電引力強烈吸附染料陰離子［7］;在堿性條件下，不利于對陰離子染料的吸附。
在復合微球質量濃度為0．5g/L、染料質量濃度為0．5g/L和30℃吸附100min的條件下，pH值對吸附容量的影響見圖3。
.png)

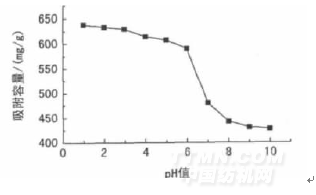

圖3pH值對吸附容量的影響
由圖3可知，隨pH值的增加，復合微球對酸性紅337的吸附容量逐漸減少，當pH值大于5時，復合微球的吸附容量迅速下降。雖然pH值為1時吸附容量最高，但酸性太強不利于復合微球的穩定，因此復合微球較適合的pH值為2～3。
2．2．2時間對吸附容量的影響
在復合微球質量濃度為0．5g/L、染料質量濃度0．5g/L、pH值2．5和溫度30℃的條件下，時間對染料吸附容量的影響如圖4所示。
.png)
圖4吸附時間對吸附容量的影響
<<上一頁[1][2][3][4][5]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
