激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

轉(zhuǎn)移印花是最年輕的具有工業(yè)規(guī)模的織物印花技術(shù)，20世紀(jì)60年代后期有人首次開(kāi)發(fā)轉(zhuǎn)移印花， 在長(zhǎng)期發(fā)展中，轉(zhuǎn)移印花之所以能夠在激烈的市場(chǎng) 競(jìng)爭(zhēng)中保留下來(lái)原因是它具有許多優(yōu)點(diǎn)。

(1)花紋富有藝術(shù)性，層次豐富，形態(tài)逼真， 圖案精細(xì);

 (2)由于轉(zhuǎn)移印花在生產(chǎn)過(guò)程中消除了濕處理的 緣故，所以無(wú)廢水排放，符合21世紀(jì)綠色生產(chǎn)要求；

 (3)工藝簡(jiǎn)單；交貨迅速，生產(chǎn)高度靈活；

 (4)投資少，占地小，上馬容易；

 (5)紡織品印花無(wú)廢品，若有廢品出現(xiàn)已被轉(zhuǎn) 移印花紙?zhí)幗亓鳌１M管轉(zhuǎn)移印花具有這些優(yōu)點(diǎn)，但是由于織物印 花成本的提高，未來(lái)市場(chǎng)競(jìng)爭(zhēng)會(huì)更加激烈化。轉(zhuǎn)移印花紙(膜)的生產(chǎn)和直接印花一樣，沒(méi)有擺脫印版 的束縛，生產(chǎn)彩色的印花織物都必須制網(wǎng)版，每種 顏色需制一塊網(wǎng)版，制版不僅費(fèi)工耗時(shí)，而且使成 本增高。目前國(guó)內(nèi)轉(zhuǎn)移印花主要是一種印刷工藝， 為了能使轉(zhuǎn)移印花能很好地直接用于工廠現(xiàn)有的印 花儀器，對(duì)轉(zhuǎn)移印花印墨的研究具有一定的價(jià)值。 本文從分散染料轉(zhuǎn)移印花印墨的制備及應(yīng)用性進(jìn)行 了研究，制備可用于印花機(jī)的轉(zhuǎn)移印墨，并對(duì)其最 佳工藝參數(shù)等應(yīng)用性進(jìn)行研究。

 1材料與方法

1．1材料與試劑 織物滌綸針織物, 分散染料分散藍(lán)sE一2R、分散藍(lán)HGL、分散紅3B (均為商品染料)。 助劑DMF、丙酮(均為分析純)，天然高分子增 稠劑、油基型增稠劑、水基型增稠劑。

 1．2儀器與設(shè)備索氏提取器，722S可見(jiàn)分光光度計(jì)，恒溫振蕩 器，電腦測(cè)色儀，天平，水浴鍋，烘箱，焙烘器， 實(shí)驗(yàn)室印花機(jī)(YKP6080)，平板式熱轉(zhuǎn)移機(jī)。

 1．3試驗(yàn)方法

 1．3．1分散染料精制方法 將三種不同商品染料溶于丙酮中，溫度為 80℃，用索氏提取器提純?nèi)玖现令伾軠\。提純后 的染液揮發(fā)取染料結(jié)晶。

 1．3．2轉(zhuǎn)移印花的方法 首先用分散染料制備的印刷油墨在紙上印制圖 案，待印墨干后，把轉(zhuǎn)印紙置入平板式熱轉(zhuǎn)移機(jī)， 使轉(zhuǎn)印紙印花面和織物對(duì)面貼在一起，在高溫條件 下壓燙，完成轉(zhuǎn)移印花過(guò)程。

 1．4測(cè)試方法

 1．4．1染料濃度的測(cè)定 配制濃度為C1的染料溶液，溶劑為DMF。在可見(jiàn) 光區(qū)做出該染料的吸收光譜曲線，找出最大波長(zhǎng)。 然后從容量瓶中取出體積為V 染料用小容量瓶V 定 容，染料的濃度C2=C1 ×V1／V2 。

 1．4．2表觀色深的確定 將印花布樣用電腦測(cè)色儀測(cè)量布樣的色深，每 次分別進(jìn)行三組平行試驗(yàn)。然后根據(jù)不同時(shí)間不同 溫度的色深作出不同工藝條件下的色深曲線。

 2結(jié)果與分析

 2．1分散染料精制后濃度的提升 將各種不同商品分散染料進(jìn)行精制，測(cè)試提純 率，制作濃度一吸光度曲線，結(jié)果見(jiàn)圖1-圖3。

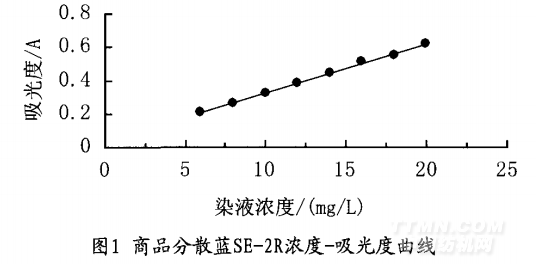

 2．1．1分散藍(lán)SE-2R提純率 用商品分散藍(lán)SE一2RSfJ作濃度一吸光度曲線，結(jié) 果見(jiàn)圖1。

取精制后染液V 為0．2mL，吸光度A為0．487，染料濃度為C2為4．000mg／L。而由圖可知相同吸光度A時(shí)，精制前染料濃度C2’為15．537mg／L。得出結(jié)論精制后染料濃度相當(dāng)于精制前的3．884倍，即分散藍(lán)SE一2R精制后濃度有了很大的提高。

2．1．2分散紅3B的提純率

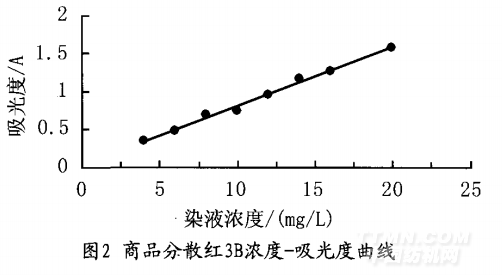

用商品分散紅3B制作作濃度一吸光度曲線，結(jié)果見(jiàn) 圖2。

取精制后染液V 為0．2mL，吸光度A為1．368，染 料濃度為C2為4．000mg／L。而由圖可知相同吸光度A 時(shí)，精制前染料濃度C2’為17．178mg／L。得出結(jié)論精制 后染料濃度相當(dāng)于精制前的4．294倍，即分散紅3B精制后濃度有了很大的提高。
