2. 4. 2 染料質(zhì)量分?jǐn)?shù)對染色性能的影響

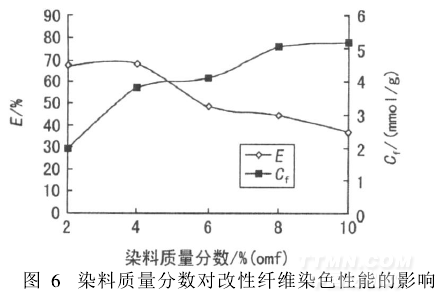

改變?nèi)玖腺|(zhì)量分?jǐn)?shù)[2%、4%、6%、8%、10%(omf)],按1. 2. 2節(jié)方法采用直接桃紅12B對納米SiO2改性殼聚糖纖維進(jìn)行染色,研究染料質(zhì)量分?jǐn)?shù)對染色性能的影響,結(jié)果見圖6。
.png)
從圖6可以看出,直接桃紅12B上染百分率隨著染料質(zhì)量分?jǐn)?shù)的增加而下降,而上染量增加。直接桃紅12B在質(zhì)量分?jǐn)?shù)不大于4%時,上染率較高。因為改性纖維上存在可供染料定位吸附的位置,當(dāng)染料質(zhì)量分?jǐn)?shù)較低時,染料可以充分上染即占據(jù)染座;當(dāng)染料質(zhì)量分?jǐn)?shù)較高時,相對而言纖維上可吸附的位置減少,上染百分率降低,而纖維上吸附染料量仍呈增加趨勢。綜合考慮,選用染料質(zhì)量分?jǐn)?shù)4% (omf)較好。
2. 4. 3 染色溫度對染色性能的影響

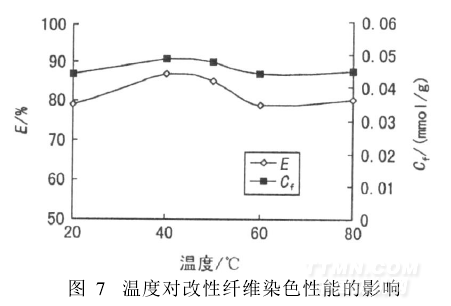

改變?nèi)旧珳囟?20、40、50、60、80℃),按1. 2. 2節(jié)方法采用直接桃紅12B對納米SiO2改性殼聚糖纖維染色,研究染色溫度對染色性能的影響,結(jié)果見圖7。
.png)
從圖7可以看出,隨著溫度的升高,上染百分率略有增加,超過50℃后,又略有下降,但整體看,直接桃紅12B上染百分率的變化不顯著。因此,取室溫(20℃左右)染色為宜。
2. 4. 4 pH值對染色性能的影響
殼聚糖纖維在酸性條件下會溶解,通過與硅偶聯(lián)劑交聯(lián)后,封閉了殼聚糖分子主鏈上的部分氨基,耐酸性明顯提高,但是仍存在一些氨基和羥基等官能團(tuán),在酸性條件下也存在溶失現(xiàn)象。改變pH值(7. 0、8. 0、9. 6、10. 6、11. 6),按1. 2. 2節(jié)方法采用直接桃紅12B對納米SiO2改性殼聚糖纖維進(jìn)行染色, pH值對染色性能的影響見圖8。
.png)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
