激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.2　測試方法

洗滌方法　按AATCC-135標準執(zhí)行。

皂洗牢度　按GB/T 3921. 3—1997標準執(zhí)行。

摩擦牢度　按GB/T 3920—1997標準執(zhí)行。

抗靜電性能　按FZ/T 01042—1996執(zhí)行(測試溫度27℃,濕度55% )。

導濕速度　測試織物毛效。

吸濕性能　在滌綸織物上用吸管滴上水滴,記錄水滴完全擴散的時間。

快干性能　在滌綸試樣中央滴上定量的水0. 5 g,每10 min測定一次,計算織物上的水分率,直至水分率小于1%。

易去污性能　按傳化企業(yè)標準執(zhí)行,將機油滴在滌綸織物中央,用玻璃紙蓋住油污,用2 kg的法碼壓1 min,放置15 min,用家用洗衣機在洗衣粉2 g/L、40℃的條件下洗滌12 min,漂洗,晾干。用灰卡評定易去污等級。

3　試驗結(jié)果

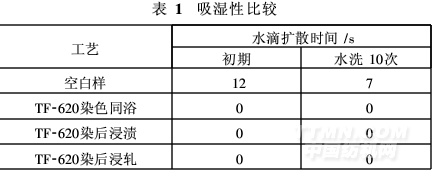

3.1　吸濕性(表1)

3.2　導濕速度

滌綸的吸濕性和導濕速度都較差,當人體出汗時,很難將汗液及時排出,感覺發(fā)悶。而采用吸濕排汗劑,無論是采用染色同浴、染后浸漬或染后浸軋法,都具有優(yōu)異的吸濕性和導濕性(表2)。

3.3　快干性

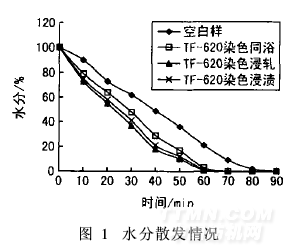

經(jīng)吸濕排汗劑TF-620整理后,滌綸織物上的水分散發(fā)明顯加快,它是通過提高織物的吸濕性和導濕速度獲得的。其中,染后浸漬或染后浸軋法效果更佳(圖1)。

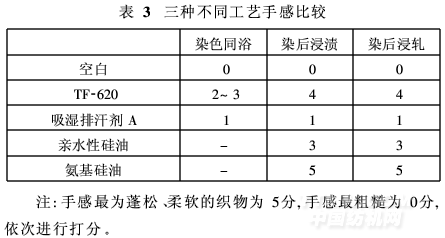

3.4　手感(表3)

吸濕排汗劑TF-620可與染色同浴進行,而普通親水性硅油和氨基硅油由于容易破乳而不能與染色同浴。染色同浴除了明顯改善織物手感外,還可以起到勻染和浴中抗皺作用。這是因為:

(1)吸濕排汗劑TF-620在80~90℃時就已充分進入滌綸纖維內(nèi)部,并在滌綸表面形成一層連續(xù)的親水膜,能提高滌綸的親水性,防止因織物拒水而引起的飄浮、打結(jié)和堵缸,產(chǎn)生色花。

(2)吸濕排汗劑TF-620可改善織物的潤滑性,防止擦傷和雞爪印的產(chǎn)生。若采用染后浸漬或染后浸軋,織物的手感更為蓬松和柔軟,較部分親水性硅油好,與氨基硅油相差不

大。經(jīng)TF-620整理的織物手感明顯優(yōu)于同類吸濕排汗劑。

3.5　抗靜電性

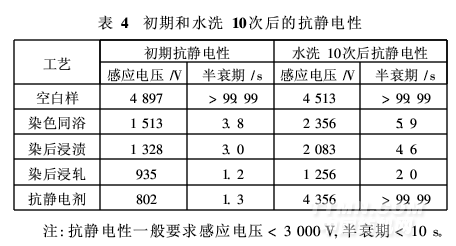

而且具有較好的耐洗性。其中,采用染后浸軋法效果最優(yōu)(表4)。TF-620與抗靜電劑相比具有以下優(yōu)點:

(1)TF-620可同時解決手感和靜電問題;而抗靜電劑不能改善織物的手感,若與有機硅復配又會降低抗靜電性能。
