引言
經編織物的密度隨著經紗張力的波動而發生變化，因此，給經編生產帶來一個普遍問題，即當開車或停車時，由于經紗張力變化而在布面上出現橫向條紋，從而使坯布質量受到影響。 在經編織物生產過程中，為了獲得穩定的織物品質，經紗張力必須維持恒定 [1] 。經編生產中，經編機除了專門的送經機構外，還必須有適當的張力補償裝置如張力桿，以補償編織過程中經紗張力的波動。雖然一定程度上緩和了經紗的張力波動，卻無法消除。

經編機正常編織時，紗線張力有兩個部分組成，一是平均 張 力，它與送經機構以及編織的工藝要求有關，傳統的張力儀器能夠測量其大小；另一分量是波動部分，它與成圈機件的相互運動、彈性、張力桿片簧的彈性模量及紗線的流變等因素有關，故很難用理論分析與計算的方法求出紗線的張力波動 [2] 。隨著計算機數據采集技術的應用飛速發展，數字化測試技術也日趨成熟，為經紗的動態張力測試提供了可能。文章介紹一種 用計算機數據采集技術對經編紗線動態張力進行數字化測試的方法，通過實驗測試槽針經編機在一個成圈過程中經紗的動態張力和不 同送經量下經紗動態張力的變化情況，分析了經紗張力與槽針經編機的成圈機件、張力補償裝置之間的關系。

2.經紗動態張力測試系統

2.1測試系統組成


測試系統主要由四個部分組成：電橋和傳感器；動態電阻應變儀； WS-USB數據采集儀；PC。整個測試系統如圖1所示：

a)電橋和傳感器


電橋按 120Ω設計，在電橋盒內有兩個120Ω精密無感線繞電阻作為半橋測量時的內半橋， 外半橋采用兩片等阻值的工作電阻應變計 ，結構如圖 2所示。U為供橋電壓；△U為輸出電壓；R 1 和R 2 為測量時外接應變電阻計；R 3 和R 4 為內橋電阻。 檢測頭為一受力傳感器，采用一端固定梁式結構，梁的正反面中央各貼一片工作電阻應變計。 電阻應變計由極細的金屬電阻絲用粘貼劑牢固地貼在試件上，或用金屬箔片印刷在試件上 [3] 。


b)動態電阻應變儀

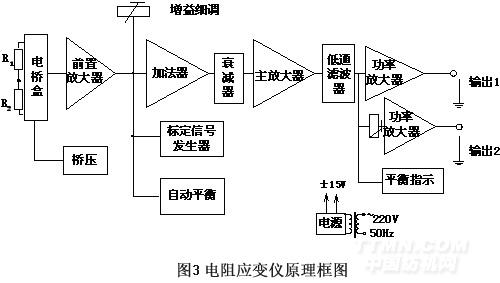

YD-28A型動態電阻應變儀的工作原理框圖如圖3所示，電壓輸出端1與帶USB接口的數據采集儀的輸入端相聯。其主要功能就是對采集的信號進行放大、濾波 [3] 。

c)數據采集儀


北京波譜公司的 WS-USB采集儀是新型外置式A/D產品，它接于計算機的USB接口工作，由于計算機的USB接口能提供電源，所以該采集儀不再需要電源，這樣可提高采集儀的抗干擾性。


d)PC
PC具有 Windows95及以上版本 操作系統，安裝 北京波譜公司 數據采集儀的驅動程序以及 信號采集、處理和分析應用程序 Vib'SYS。可以利用該軟件進行時域繪圖顯示采集的時域信號，對 采集數據文件標定，把其電壓單位轉換為實際的工程單位，從而可對數據進行進一步的分析和處理，如 極大值、極小值以及均方根的計算。
