自動化技術在進口退煮漂聯合機中的應用

來源：印染在線　發布時間：2009年09月21日

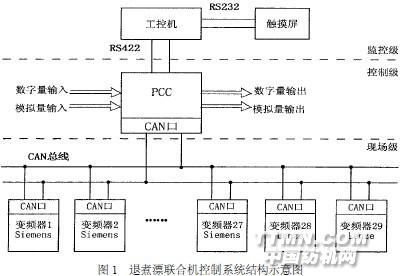

退煮漂聯合機是將坯布進行退漿、煮煉、漂白的印染前處理設備。Brubomatic E Ⅱ型寬幅退煮漂聯合機是世界聞名的荷蘭BRUGMAN 公司生產的新型設備之一,它在傳統退漿、精煉、漂白工序的基礎上,實現了工藝的縮短與合并,效率高、適用廣。其工藝流程為:進布--預洗--浸漬--漂白--后洗--烘干--出布其中進布、出布單元由連續進布裝置和連續出布裝置構成;預洗,即浸漬前的洗滌,由前3 臺水洗箱組成;浸漬后的漂洗,即后洗,由后4 臺水洗箱組成;浸漬工序在浸漬槽中完成對化學藥品的浸漬;漂白工序在有鋼型履帶的蒸箱中完成;烘干工序由3套筒形干燥機完成。1 系統概述Brubomatic E Ⅱ型退煮漂聯合機在控制結構上是一個典型的現場總線控制系統。它采用先進的交流變頻調速和微機控制、網絡通信技術,達到了機臺之間的同步協調和廣調的速比范圍,實現了各種工藝參數的在線檢測和自動控制,提供了簡潔明了的人機界面。特別是采用了現場總線CANBUS 的通信技術,大大提高了整臺機器的運行可靠性和工作穩定性。整臺設備集自動化、計算機、網絡、通信技術于一體,效率高,適用廣,屬同類設備中的先進產品。其控制系統結構框圖如圖1 所示。2 現場總線技術現場總線是當前自動化技術發展的熱點。將其應用到印染機械中,無疑對設備的運動協調、可靠高效、產品質量起到關鍵作用。CAN (Controller AreaNetwork) ,即控制器局域網,是現場總線中的一種。由于其高性能、高可靠性,國外許多大公司的工控產品都采用了這一技術,應用于各行各業。由圖1 可見,Brubomatic E Ⅱ型退煮漂聯合機控制系統現場級由可編程計算機控制器( PCC) 和29臺變頻器組成CAN 局域網(根據傳動需要,其中2臺為Lenze 變頻器,其它為Siemens 變頻器) 。中間控制級PCC 通過CAN 總線,向變頻器發送頻率給定、起停控

制、正反轉控制等控制信息,同時接收變頻器返回的狀態信息,如實際轉速、故障狀態等。在此采用現場總線的好處主要如下:a) 節約成本。不用現場總線時,每臺變頻器需用電纜十幾根,而采用現場總線,只需4 根,費用節省60 %以上,此外還可以大大節省I/ O 裝置等硬件數量及投資,并減少控制室的占地面積。b) 提高可靠性。印染設備由于結構復雜、體積龐大,因而通信量大,所以通信質量問題是產品質量的保證。現場總線設備由于其智能化、數字化,從根本上提高了測量與控制的精度,減少了傳送誤差。c) 設備選擇余地大。現場總線屬開放式互聯網絡,所有技術和標準完全公開,因此,用戶可自由選擇不同廠家的設備來集成系統。本設備為了與傳動系統配套,選用了Siemens 和Lenze 兩種變頻器,網絡通信很容易實現。實際調試時,用Siemens 代替Lenze 變頻器,設備運行照常。
