激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

易去污整理一種是親水性的易去污，能夠防止番茄醬、咖啡漬、果醬等再次污染織物并能容易去除；一種是疏水性的易去污整理，防止液體污垢、油污及油脂再次污染織物，水中易去除。去污整理與拒污整理的區別在于去污整理可以允許污物滲透到纖維內部，在水中極易去除。本實驗重點介紹疏水性易去污整理劑作用于織物，在較高溫度焙烘時，能與纖維之間產生較牢固的結合，在纖維表面積聚成連續的三維網狀薄膜覆蓋在纖維上，形成新的由低表面能原子團組成的表面層，具有一定的拒水拒油性能及優良的易去污性能，去污整理之所以能夠將纖維內外的污物非常容易的去掉，要求織物整理后具有一定的親水性，能夠在水中將織物上的污垢去掉，因此，單純的易去污整理的織物拒水拒油耐洗性不好。同樣，易去污整理會受到織物潔凈度及水質硬度的影響，本實驗只做去污效果及其耐久性受到整理劑用量、焙烘溫度和時間的影響。

實驗不同易去污整理用量在不同焙烘溫度和時間：150℃X3分鐘、160℃X2分鐘、170℃X1分鐘30秒、180℃X1分鐘條件下的易去污效果及其耐久性，并測試拒水拒油的效果及耐久性，測試洗前和10次工業水洗后的整理效果見表2。

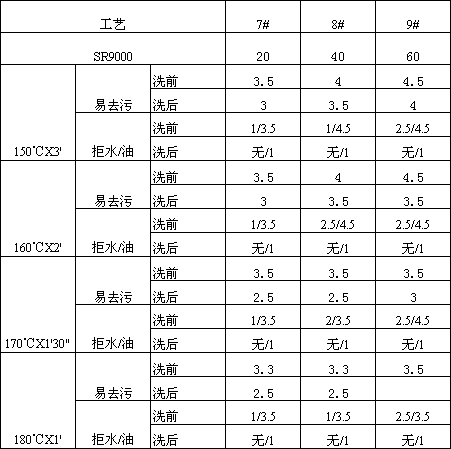

表2：去污整理耐久性效果（濃度：g/L，拒水拒油易去污：級）

通過表2中的實驗結果，對影響因素進行分析：

1)預烘溫度

浸軋去污整理劑工作液，同樣，以非接觸式熱風烘干為宜，避免接觸烘干，烘筒的急烘容易使整理劑發生泳移，沾附軋輥，影響整理效果及設備的正常運轉。烘干溫度不宜過高，以80℃-90℃為宜，控制落布烘干。此時，若溫度過低，干燥不完全，影響去污效果及其耐久性，且生產效率低，若溫度過高，會使有機氟過早局部交聯成膜，使織物內殘留水分蒸發時，沖破纖維表面形成的薄膜，影響去污效果及其耐久性。

2)焙烘溫度及時間

焙烘溫度與時間的選擇直接關系到去污效果，焙烘溫度的高低，首先要使乳

化劑徹底分解，然后保證有機氟高聚物充分交聯或反應。表2中，對于去污整理劑用量不變的情況下，不同的焙烘工藝去污效果不一樣，7#工藝，隨著焙烘溫度的升高去污效果稍有下降，去污效果在150℃焙烘達到3.5級，在180℃只有3.3級，8#、9#工藝也一樣，去污效果降低了0.5到1級，同時，降低了10次工業水洗后的去污效果，超過170℃焙烘，去污級別在2.5級，最好的是150℃焙烘3分鐘，但生產效率低，綜合考慮選擇160℃X2分鐘工藝，無論那種工藝拒水拒油及其耐久性均非常差，幾乎沒有。

3)拒污整理劑用量

易去污整理劑SR9000是一種含氟丙烯酸形成的聚合物乳膠液，乳膠液是微細球形顆粒的水分散體，作用于織物，在較高溫度焙烘時，能與纖維之間產生較牢固的結合。在纖維表面通過機械的和物理的作用，積聚成或多或少的連續的三維網狀薄膜覆蓋在纖維上，形成新的由低表面能原子團組成的表面層，具有良好的拒水、拒油性能及優良的易去污性能。特殊情況下，才與纖維發生化學反應。因此，能適用于各種纖維織物的易去污整理，保持紡織品的歷久常新及污物的極易去除并能保持織物原有的性能不受損害。表2中的7#至9#工藝，在低溫焙烘工藝條件下（150℃X2分鐘），隨去污整理劑用量的增加，去污效果增加，用量在40 g/L時去污效果達到4級，用量在60 g/L時去污效果達到4.5級，10次工業水洗后仍能保證在4級；但是生產效率低。在160℃焙烘時，用量在40 g/L時去污效果達到4級，用量在60 g/L時去污效果達到4.5級，但10次工業水洗后都在3.5級，基本滿足大部分貨單的要求，實際生產中可以使用40 g/L工藝。
