滌綸織物挺括、懸垂性好、不易皺、不縮水，廣受消費者喜愛。但滌綸大分子無親水基團，分子堆砌緊密，易產生靜電積聚而帶來很大危害。因此，滌綸織物的抗靜電整理引起了人們的高度重視。通常用表面活性劑整理纖維或織物，以提高其吸濕性，降低電阻率。但其抗靜電效果及持久性差，且在低濕度環境中不顯示抗靜電性能；炭黑復合導電纖維的應用使紡織品抗靜電效果顯著、耐久且不受環境濕度的影響，但由于炭黑復合導電纖維呈灰黑色，不適合淺色紡織品，故其應用范圍受到限制。本文采用納米ATO粉體和季銨鹽型陽離子表面活性劑TM分別對滌綸織物進行抗靜電整理，并在低濕度環境下進行抗靜電性能比較，分析ATO整理滌綸織物的抗靜電機理。
1 實驗1.1 材料與儀器織物：純滌綸低彈牛津布，規格：300 Dx300 Dx224根/10 cmx164根/10 cm。化學試劑：納米ATO粉體抗靜電劑TM(季銨鹽型陽離子表面活性劑)，鈦酸酯偶聯劑NDZ一311W，聚丙烯酸酯低溫自交聯劑(粘合劑)。儀器：TH2681型絕緣電阻測試儀，多功能表面電子能譜儀，Rapid型軋車等。1.2 整理工藝納米ATO粉體整理：將織物浸漬在經鈦酸酯偶聯劑處理后的納米ATO分散液中(45℃，30min，浴比1:50)→二浸二軋→預烘(80℃，5min)→焙烘(120℃，4min)。表面活性劑TM整理：浸漬(TM 40g/L，45℃，浴比1:50，30min)→二浸二軋(軋液率100％)→預烘(120℃，4min)→焙烘(180℃，30 s)。1.3 測試表面比電阻：將整理滌綸織物剪成數條1 cm寬的樣品，于恒溫恒濕環境下(20℃，濕度70％)平衡12 h以上，用絕緣電阻測試儀測試電阻值，取20次值的平均值，得出整理滌綸織物的表面比電阻值。當織物的表面比電阻值<1011具有抗靜電作用。XPS測試：

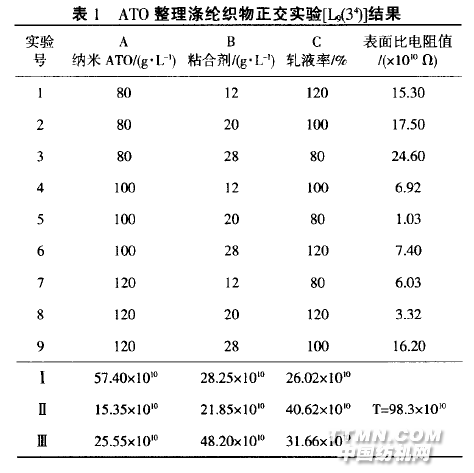

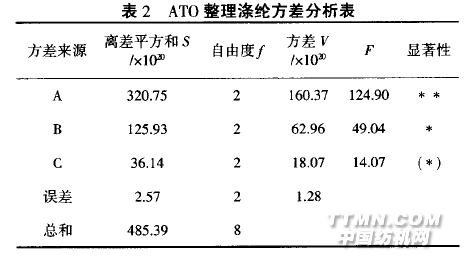

由表1及表2可知，納米ATO粉體質量濃度對整理織物表面比電阻值的影響特別顯著，粘合劑質量濃度影響顯著，軋液率影響較顯著，其優化方案是A2B2C1，即納米ATO 100g/L，粘合劑20g/L，軋液率120％。考慮到實際操作中滌綸織物軋液率不易達到120％，故軋液率取100％，則優化方案是A2B2C2。對最優工藝進行驗證，測得整理織物的表面比電阻值為9.28x109Ω，小于正交實驗最小的表面比電阻值1.03x1010Ω。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
