MD320系列變頻器
發布時間：2012-06-13
.jpg)
◆ MD320系列變頻器是高性能、多功能變頻器的杰出代表；控制方式：無速度傳感器矢量控制、有速度傳感器矢量控制、V/F控制。控制對象：速度控制與轉矩控制兩種。頻率源組合：有豐富的頻率源疊加和切換方式，適合用同步控制。PID算法：先進的PID算法，響應快速且適應性強。十六段速度控制、擺頻控制廣泛應用在拉絲、線纜、紡織、化纖、電梯、印刷包裝機械、健身機械、機床等行業。
◆ MD320系列變頻器有豐富的擴展卡選配件，包括I/O擴展卡、Modbus卡、RTU總線卡、供水擴展卡等。
技術規范
|
項目 |
規格 |
||
|
基本規格 |
最高頻率 |
300Hz |
|
|
載波頻率 |
0.5K～16KHz；根據負載特性，自動調整載波頻率。 |
||
|
輸入頻率分辨率 |
數字設定：0.01Hz 模擬設定：最高頻率×0.1% |
||
|
控制方式 |
開環矢量控制（SVC）、閉環矢量控制（VC）/V/F控制 |
||
|
啟動轉矩 |
G型機：0.5Hz/150%（SVC）；0Hz/180%（VC）P型機：0.5Hz/100% |
||
|
調速范圍 |
1：100 （SVC） |
1：1000（VC） |
|
|
穩速精度 |
±0.5%（SVC） |
±0.05%（VC） |
|
|
轉矩控制精度 |
±0.5%（VC） |
||
|
過載能力 |
G型機：150%額定電流60秒；180%額定電流1秒。 P型機：120%額定電流60秒；150%額定電流1秒。 |
||
|
轉矩提升 |
自動轉矩提升；手動轉矩提升0.1%～30.0% |
||
|
V/F曲線 |
兩種方式：直線型；平方型V/F曲線 |
||
|
加減速曲線 |
直線或S曲線加減速方式；四種加減度時間；加減速時間范圍0。0~3000.0秒 |
||
|
直流制動 |
直流制動頻率：0.0Hz～最大頻率，制動時間：0.0～36.0秒，制動動作電流值：0.0～100.0% |
||
|
點動控制 |
點動頻率范圍：0.00Hz～50.00Hz；點動加減速時間0.0～3000.0秒 |
||
|
簡易PLC、多段速運行 |
通過內置PLC或控制端子實現最多16段速運行 |
||
|
內置PID |
可方便實現過程閉環控制系統 |
||
|
自動電壓調整（AVR） |
當電網電壓變化時，能自動保持輸出電壓恒定 |
||
|
轉矩限定與控制 |
“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制、 |
||
|
個性化功能 |
上電外圍設備安全自檢 |
可實現上電對外圍設備進行安全檢測如接地、短路等 |
|
|
共直流母線功能 |
可實現多臺電機共用直流母線的功能 |
||
|
QUICK鍵 |
用戶自由定義快捷菜單 |
||
|
MF.K 鍵 |
可編程鍵：命令通道切換/正反轉運行/點動運行功能選擇 |
||
|
紡織擺頻控制 |
多種三角波頻率控制功能 |
||
|
定長控制 |
給定長度控制功能 |
||
|
定時控制 |
定時控制功能：設定時間范圍0~65535h |
||
|
輸入輸出特性 |
運行命令通道 |
三種通道：操作面板給定、控制端子給定、串行通訊口給定。可通過多種方式切換。 |
|
|
頻率源 |
共有10種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定等。可通過多種方式切換 |
||
|
輔助頻率源 |
10種輔助頻率。可靈活實現輔助頻率微調、頻率合成 |
||
|
輸入端子 |
五路數字輸入端子，其中一路可作高速脈沖輸入（可擴展至10個）可兼容有源PNP或NPN輸入方式。 二個模擬量輸入端子，其中一個只能用作電壓輸入，另一個可作電壓或電流輸入（可擴展一個電壓輸入端子）。 |
||
|
輸出端子 |
一個高速脈沖輸出端子（可選為開路集電極式），0~50Hz的方波信號輸出，可實現設定頻率，輸出頻率等物理量的輸出。 一個數字式輸出式端子（可擴展至兩個） 一個繼電器輸出端子（可擴展至兩個） 一個模擬輸出端子（可擴展至兩個），分別可選0/4~20mA或0/2~10V，可實現設定頻率、輸出頻率等物理量的輸出 |
||
|
顯示與鍵盤操作 |
LED顯示 |
可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等20種參數 |
|
|
LCD顯示 |
可選件，中/英文提示操作內容 |
||
|
參數拷貝 |
使用參數拷貝可實現參數的快速復制 |
||
|
按鍵鎖定和功能選擇 |
實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作 |
||
|
保護功能 |
上電電機對地短路檢測、輸入輸出缺相保護、過流保護、欠壓保護、過熱保護、過載保護等。 |
||
|
選配件 |
LCD操作面板、多功能輸入輸出擴展卡、制動組件、通訊卡、張力卡、PG卡、供水卡等 |
||
|
環境 |
使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
|
海拔高度 |
低于1000米 |
||
|
環境溫度 |
－10℃～＋40℃（環境溫度在40℃～50℃，請降額使用） |
||
|
濕度 |
小于95%RH，無水珠凝結 |
||
|
振動 |
小于5.9米/秒2（0.6g） |
||
|
存儲溫度 |
－20℃～＋60℃ |
||
.jpg)
.jpg)

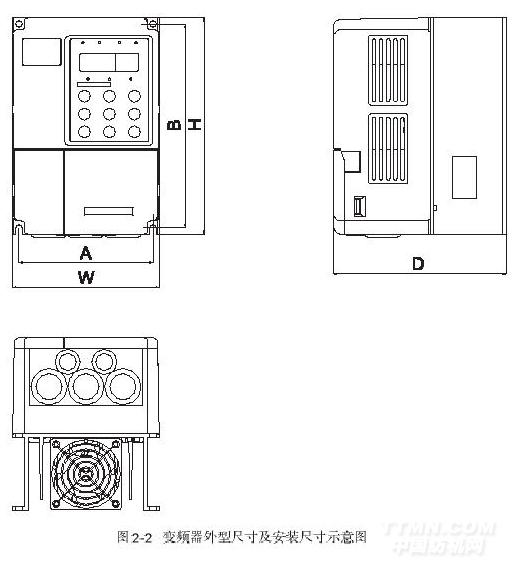

安裝孔位尺寸
|
變頻器型號 |
A （mm） |
B （mm） |
H （mm） |
W （mm） |
D （mm） |
孔徑 （mm） |
毛重 （kg） |
|
|
MD320S0.4G |
113 |
172 |
182 |
123 |
145 |
φ5.4 |
1.1 |
|
|
MD320S0.7G |
1.1 |
|||||||
|
MD320S1.5G |
1.1 |
|||||||
|
MD320S2.2G |
1.1 |
|||||||
|
MD320T0.7G |
1.7 |
|||||||
|
MD320T1.5G |
1.7 |
|||||||
|
MD320T2.2G |
1.7 |
|||||||
|
MD320T3.7G |
MD320T5.5P |
148 |
236 |
246 |
158 |
165 |
φ5.4 |
4 |
|
MD320T5.5G |
MD320T7.5P |
4 |
||||||
|
MD320T7.5G |
MD320T11P |
150 |
335 |
348 |
223 |
177 |
φ6.5 |
10 |
|
MD320T11G |
MD320T15P |
10 |
||||||
|
MD320T15G |
MD320T18.5P |
10 |
||||||
|
MD320T18.5G |
MD320T22P |
235 |
447 |
460 |
285 |
220 |
φ6.5 |
14 |
|
MD320T22G |
MD320T30P |
14 |
||||||
|
MD320T30G |
MD320T37P |
14 |
||||||
|
MD32037G |
MD320T45P |
250 |
598 |
650 |
396 |
262 |
φ10 |
25 |
|
MD32045G |
MD320T55P |
25 |
||||||
|
MD32055G |
MD320T75P |
25 |
||||||
