M330系列張力控制專用變頻器
發布時間：2012-06-13
.jpg)
M330系列張力控制專用變頻器
◆匯川MD330張力控制專用變頻器是在MD320的基礎上增加卷繞功能模塊開發的高性能矢量控制變頻器.MD330集成了豐富完善的卷繞控制模式,能夠滿足各種情況下的卷繞張力控制,使機械電器控制系統更為簡化。
MD330 變頻器技術規范
|
項 目
|
規 格
|
||
|
個性化功能
|
最高頻率
|
300Hz
|
|
|
載波頻率
|
0.5kHz~16kHz；可根據負載特性，自動調整載波頻率。
|
||
|
輸入頻率分辨率
|
數字設定：0.01Hz
模擬設定：最高頻率×0.1%
|
||
|
控制方式
|
開環矢量控制（SVC）
閉環矢量控制（VC）
V/F控制
|
||
|
啟動轉矩
|
G型機：0.5Hz/150%（SVC）；0Hz/180%（VC）
P型機：0.5Hz/100%
|
||
|
調速范圍
|
1：100 （SVC）
|
1：1000 （VC）
|
|
|
穩速精度
|
±0.5%（SVC）
|
±0.02%（VC）
|
|
|
轉矩控制精度
|
±5%（VC）
|
||
|
過載能力
|
G型機：150%額定電流60s；180%額定電流1s。
P型機：120%額定電流60s；150%額定電流1s。
|
||
|
轉矩提升
|
自動轉矩提升；手動轉矩提升0.1%~30.0%
|
||
|
V/F曲線
|
三種方式：直線型；多點型；平方型V/F曲線
|
||
|
加減速曲線
|
直線或S曲線加減速方式；四種加減速時間；加減速時間范圍0.0~3000.0s
|
||
|
直流制動
|
直流制動頻率：0.00Hz~最大頻率，制動時間：0.0s~36.0s，制動動作電流值：0.0%~100.0%
|
||
|
點動控制
|
點動頻率范圍：0.00Hz~50.00Hz；點動加減速時間0.0s~3000.0s
|
||
|
簡易PLC、
多段速運行
|
通過內置PLC或控制端子實現最多16段速運行
|
||
|
內置PID
|
可方便實現過程控制閉環控制系統
|
||
|
自動電壓調整（AVR）
|
當電網電壓變化時，能自動保持輸出電壓恒定
|
||
|
轉矩限定與控制
|
“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制
|
||
|
個性化功能
|
上電外圍設備安全自檢
|
可實現上電對外圍設備進行安全檢測如接地、短路等
|
|
|
共直流母線功能
|
可實現多臺變頻器共用直流母線的功能
|
||
|
QUICK 鍵
|
用戶自由定義快捷菜單
|
||
|
MF.K 鍵
|
可編程鍵：命令通道切換/正反轉運行/點動運行功能選擇
|
||
|
紡織擺頻控制
|
多種三角波頻率控制功能
|
||
|
定長控制
|
給定長度控制功能
|
||
|
定時控制
|
定時控制功能：設定時間范圍0h~65535h
|
||
|
運行
|
運行命令
通道
|
三種通道：操作面板給定、控制端子給定、串行通訊口給定。可通過多種方式切換
|
|
|
頻率源
|
共有10種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定。可通過多種方式切換
|
||
|
輔助頻率源
|
10種輔助頻率源。可靈活實現輔助頻率微調、頻率合成
|
||
|
輸入端子
|
五個數字輸入端子，其中一個可作高速脈沖輸入。（可擴展至十個）可兼容有源PNP或NPN輸入方式
二個模擬量輸入端子，其中一個只能用作電壓輸入，另一個可作電壓或電流輸入。（可擴展一個電壓輸入端子）
|
||
|
輸出端子
|
一個高速脈沖輸出端子（可選為開路集電極式），0kHz~50kHz的方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出。
一個數字式輸出端子（可擴展至兩個）
一個繼電器輸出端子（可擴展至兩個）
一個模擬輸出端子（可擴展至兩個），分別可選0/4mA~20mA或0/2V~10V，可實現設定頻率、輸出頻率等物理量的輸出
|
||
|
顯示
與
鍵盤
操作
|
LED顯示
|
顯示參數
|
|
|
LCD顯示
|
可選件，中/英文提示操作內容
|
||
|
參數拷貝
|
使用參數拷貝單元可實現參數的快速復制
|
||
|
按鍵鎖定和功能選擇
|
實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作
|
||
|
保護功能
|
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等
|
||
|
選配件
|
LCD操作面板、多功能輸入輸出擴展卡、制動組件、通訊卡、張力卡、PG卡、供水卡等
|
||
|
環境
|
使用場所
|
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
|
|
|
海拔高度
|
低于 1000m
|
||
|
環境溫度
|
－ 10℃ ~＋ 40℃ （環境溫度在 40℃ ~ 50℃ ，請降額使用）
|
||
|
濕度
|
小于95%RH，無水珠凝結
|
||
|
振動
|
小于 5.9m /s2（ 0.6g ）
|
||
|
存儲溫度
|
－ 20℃ ~＋ 60℃
|
||
.jpg)

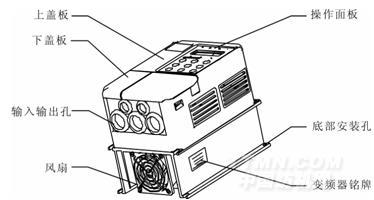

MD330 變頻器外形及安裝孔位尺寸（mm）
|
型號 |
安裝孔位 |
外型尺寸 |
安裝孔徑 |
重量(kg) |
||||
|
A |
B |
H |
H1 |
W |
D |
|||
|
MD320S0.4G |
113 |
172 |
182 |
/ |
123 |
145 |
φ5.4 |
1.1 |
|
MD320S0.7G |
||||||||
|
MD320S1.5G |
||||||||
|
MD320S2.2G |
||||||||
|
MD320T0.7G |
||||||||
|
MD320T1.5G |
||||||||
|
MD320T2.2G |
||||||||
|
MD320T2.2G（內置PG卡） |
147 |
236 |
246 |
/ |
158 |
165 |
φ5.4 |
2.5 |
|
MD320T3.7G |
||||||||
|
MD320T5.5G |
||||||||
|
MD320T7.5G |
150 |
335 |
322 |
348 |
224 |
177 |
φ6 |
7 |
|
MD320T11G |
||||||||
|
MD320T15G |
||||||||
|
MD320T18.5G |
235 |
447 |
430 |
460 |
285 |
220 |
φ6.5 |
20 |
|
MD320T22G |
||||||||
