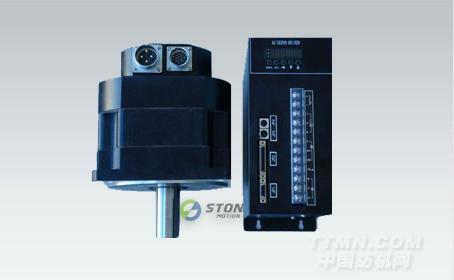

192BL伺服電機

發布時間：2012-06-23

l       額定轉矩18~72N.m，峰值轉矩54~216N.m，不同轉速、不同容量規格齊全，適應不同需求。
l       屬中慣量設計，結構緊湊，安裝容易，適合多數工業控制裝置使用。
l       結構特點及環境條件：
1、          速度及位置檢測：光學編碼器（1NC: 2500PPR）
2、          結構：全封閉，自冷式
3、          安裝方式：法蘭安裝
4、          絕緣等級：B級
5、          工作制：連續
6、          絕緣耐壓：AC1500V，1分鐘
7、          絕緣電阻：DC500V，10M以上
8、          振動：2.5G以下
9、          海拔：1000m以下
10、          使用溫度、濕度：溫度：0~40℃；濕度：90%RH以下（不結霜條件）
11、          保存溫度、濕度：溫度：-20~60℃；濕度：90%RH以下（不結霜條件）





1、性能參數表
表1

參數
符號
單位
型號
A190-10
B300-10
C370-10
D450-10
E550-10
F750-10
額定輸出功率
PN
KW
3
3
3.7
4.5
5.5
7.5
配套驅動器型號


PSDA-XXX33A4
額定電源電壓
V1N
V
380V(AC)
額定轉速
nN
rpm
1000
TN
Nm
18.4
28.6
35.8
44.5
54.1
71.6
峰值轉矩（瞬間）
TP
Nm
55.2
85.8
107.4
133.5
162.3
214.8
最高轉速
nP
rpm
1500
電勢系數
ke
Vs/rad
1.33
2.0
1.33
1.33
1.33
1.33
轉矩系數
kt
Nm/A
2.82
4.24
2.82
2.82
2.82
2.82
轉子慣量
Jr
Kgm2
49.2×10-4
72.3×10-4
95.4×10-4
118.4×10-4
141.5×10-4
176.1×10-4
額定線電流（有效值）
IN
A
5.0
7.5
9.6
11.8
14.5
19.5
峰值電流（有效值）
IP
A
15
22.5
28.8
35.4
43.5
58.5
重量
G
Kg
21
27
33
39
45
68



表2


參數
符號
單位
型號
A290-15
B440-15
C550-15
D700-15
E850-15
F1100-15
額定輸出功率
PN
KW
2.9
4.4
5.5
7.0
8.5
11
配套驅動器型號


PSDA-XXX33A4
額定電源電壓
V1N
V
380V(AC)
額定轉速
nN
rpm
1500
額定轉矩
TN
Nm
18.4
28.6
35.8
44.5
54.1
71.6
峰值轉矩（瞬間）
TP
Nm
55.2
85.8
107.4
133.5
162.3
214.8
最高轉速
nP
rpm
2000
電勢系數
ke
Vs/rad
1.33
2.0
1.33
1.33
1.33
1.33
轉矩系數
kt
Nm/A
2.82
4.24
2.82
2.82
2.82
2.82
轉子慣量
Jr
Kgm2
49.2×10-4
72.3×10-4
95.4×10-4
118.4×10-4
141.5×10-4
176.1×10-4
額定線電流（有效值）
IN
A
7.0
10.5
13
16.3
19.5
25.5
峰值電流（有效值）
IP
A
21
31.5
39
18.9
58.5
76.5
重量
G
Kg
21
27
33
39
45
68

表3

參數
符號
單位
型號
A380-20
B600-20
C750-20
D930-20
E1100-20
F1500-20
額定輸出功率
PN
KW
3.8
6.0
7.5
9.3
11
15
配套驅動器型號


PSDA-XXX33A4
額定電源電壓
V1N
V
380V(AC)
額定轉速
nN
rpm
2000
額定轉矩
TN
Nm
18.4
28.6
35.8
44.5
54.1
71.6
峰值轉矩（瞬間）
TP
Nm
55.2
85.8
107.4
133.5
162.3
214.8
最高轉速
nP
rpm
3000
電勢系數
ke
Vs/rad
1.0
1.0
1.0
1.0
1.0
1.0
轉矩系數
kt
Nm/A
2.12
2.12
2.12
2.12
2.12
2.12
轉子慣量
Jr
Kgm2
49.2×10-4
72.3×10-4
95.4×10-4
118.4×10-4
141.5×10-4
176.1×10-4
額定線電流（有效值）
IN
A
9.0
14
16.3
21.5
26
35
峰值電流（有效值）
IP
A
27
42
48.9
64.5
78
105
重量
G
Kg
21
27
33
39
45
68

表4

參數
符號
單位
型號
A570-30
B900-30
C1110-30
D1350-30
E1650-30
F2250-30
額定輸出功率
PN
KW
3.8
6.0
11.1
13.5
16.5
22.5
配套驅動器型號


PSDA-XXX33A4
額定電源電壓
V1N
V
380V(AC)
額定轉速
nN
rpm
3000
額定轉矩
TN
Nm
18.4
28.6
35.8
44.5
54.1
71.6
峰值轉矩（瞬間）
TP
Nm
55.2
85.8
107.4
133.5
162.3
214.8
最高轉速
nP
rpm
4500
電勢系數
ke
Vs/rad
1.0
1.0
1.0
1.0
1.0
1.0
轉矩系數
kt
Nm/A
2.12
2.12
2.12
2.12
2.12
2.12
轉子慣量
Jr
Kgm2
49.2×10-4
72.3×10-4
95.4×10-4
118.4×10-4
141.5×10-4
176.1×10-4
額定線電流（有效值）
IN
A
9.0
14
16.3
21.5
26
35
峰值電流（有效值）
IP
A
27
42
48.9
64.5
78
105
重量
G
Kg
21
27
33
39
45
68

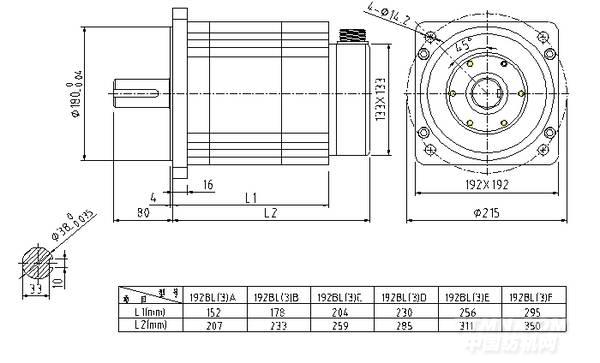

2、外型及安裝尺寸
