YWK-50壓力控制器
發布時間：2018-06-12

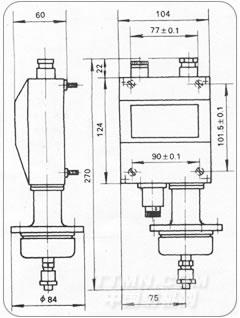

.jpg)
YWK-50壓力控制器
說明:
YWK-50壓力控制器采用波紋管式傳感器。可用于氣體、蒸汽等氣體介質和液體介質。控制器的設定值可調，調節范圍-0.1……4Mpa。
YWK-50型：采用酚醛壓塑型粉殼體，為普通型。
◇ 主要技術性能：
環境溫度：-25～55℃
外殼防護等級：YWK-50 IP40
抗振性能：YWK-50 10～60Hz 0.075mm
60～150Hz 10m/s2
觸點容量：AC380V 3A（阻性）
DC220V 2.5A（阻性）
重復性誤差：見規格表
機械壽命：105次
◇ 規 格：
● 切換差可調
|
序號
|
設定值調節范圍
MPa |
切換差調節范圍
MPa |
設定值誤差
MPa |
重復性誤差
MPa |
備 注
|
|
1
|
-0.1……0
|
0.0065……0.026
|
±0.004
|
0.002
|
同序號6-11備注欄
|
|
2
|
0……0.1
|
0.006……0.028
|
±0.004
|
0.002
|
被控介質對黃銅、
錫青銅、鉛錫焊料 無腐蝕作用 |
|
3
|
0……0.2
|
0.01……0.08
|
±0.008
|
0.004
|
|
|
4
|
0……0.3
|
0.025……0.1
|
±0.012
|
0.006
|
|
|
5
|
0……0.5
|
0.03……0.1
|
±0.02
|
0.01
|
|
|
6
|
0……0.8
|
0.07……0.25
|
±0.032
|
0.016
|
被控介質對
黃銅1Cr18Ni 9Ti不銹鋼 鉛錫焊料 無腐蝕作用 |
|
7
|
0……1
|
0.07……0.25
|
±0.04
|
0.02
|
|
|
8
|
0……1.5
|
0.1……0.28
|
±0.06
|
0.03
|
|
|
9
|
0……2
|
0.12……0.3
|
±0.08
|
0.04
|
|
|
10
|
0……3
|
0.15……0.5
|
±0.12
|
0.06
|
|
|
11
|
0……4
|
0.25……0.6
|
±0.16
|
0.08
|
◇ 設定值的調整：
壓力控制器的設定值調整步驟，舉例說明如下：
[例]：選用0～0.8MPa規格的壓力控制器，要求控制氣體壓縮機的輸出壓力保持在0.5～0.6MPa之間，具體操作步驟如下：
● 將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。將被控氣體導入控制器波紋管室。
● 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值。
● 接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時控制器開關切換。

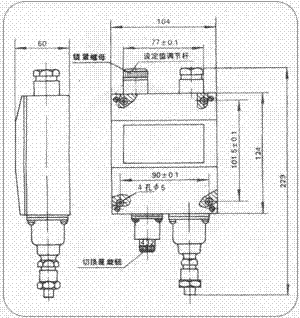

◇ 外形及安裝尺寸：
.jpg)
◇ 安裝：
● 打開表蓋，將控制器垂直安裝在儀表板上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。
● 取下鎖緊螺母旋動調節桿，使指針指在所需控制的壓力設定值上，擰緊鎖緊螺母。
● 旋動切換差旋鈕，以獲取需要的切換差。

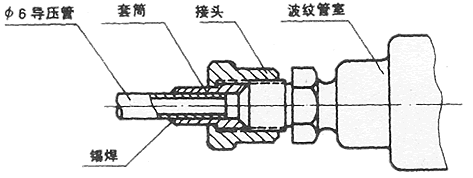

● 旋下接頭將直徑為6毫米的金屬導壓管的一斷錫焊在套筒上，然后旋緊接頭使連接管密封，
被控介質由金屬導壓管進入波紋管室，如下圖所示。
