熱電偶、熱電阻溫度計自動檢定裝置 OMT-610
發布時間：2012-06-20
.gif)

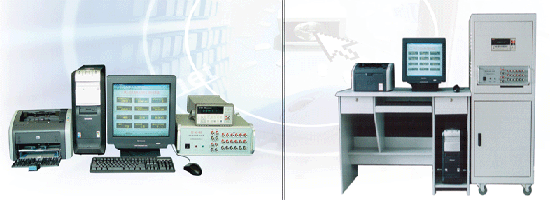

熱電偶、熱電阻溫度計自動檢定裝置 OMT-610
我公司的智能化的自動檢定裝置以國家最新檢定規程為依據，結合計量工作的實際經驗以及先進的微機技術，實現了檢定過程自動化，數據處理微機化的理想目標。
一、主要技術指標
數字多用表分辨力 電壓 0.1 Μ v 電阻 0.0001Ω
數字多用表準確度 電壓 0.005%RD+10 字 電阻 0.01%RD+10 字
低電勢掃描開關寄生電勢 ≤0.4μV
恒溫設備功率檢定爐 2KW(220V) 恒溫油槽 3KW(220V)
二、依據的檢定規程
JJG141-2000 工作用貴金屬熱電偶檢定規程
JJG351-1998 工作用廉金屬熱電偶檢定規程
JJG668-1997 工作用鉑銠 10 - 鉑、鉑銠 13 - 鉑 短型熱電偶檢定規程
JJG229-1998 工作用鉑、銅熱電阻檢定規程
JJG75-1995 標準鉑銠 10 - 鉑熱電偶檢定規程
JJG167-1995 標準鉑銠 30 - 鉑銠 6 熱電偶檢定規程
三、性能特點
軟件基于 Windows 平臺， 微機最低配置：奔騰 Ⅲ 1G 、 128M 內存、多媒體。
該裝置可以開展 K 、 E 、 J 、 N 、 B 、 S 、 R 、 T 等各種型號的熱電偶的檢定。工作基準可以
達到檢定一等標準熱電偶的要求。
該裝置可以開展 Pt100 、 Pt10 、 Cu50 、 Cu100 等各種工作用熱電阻的檢定。尤其對三線制熱電阻
作了專門處理，使得測試工作十分簡便易行。
可檢定雙金屬溫度計、水銀溫度計、壓力溫度計。
檢定過程嚴格按國家檢定規程進行，控溫指標嚴格符合檢定規程。
根據檢定工作實際需要設立接線盒，接線簡單清楚，更便于操作。
四、主要優點
軟件具有語音提示錯誤、操作指導功能。
軟件具有硬件自我測試功能，用戶可方便查找故障點。
升溫曲線直觀顯示。
原始記錄數據自動處理、判斷、自動打印證書。
被檢電偶、 電阻采用多組檢定，檢定對象可達三、四十支，以提高勞動效率。
工況環境較好的情況下，檢定爐可采用微機控溫；干擾強烈的環境中可使用外部高精度溫控儀表控溫，提高抗干擾能力。
檢定爐控溫采用智能 PID 參數。
各檢定爐采用不同 PID 控制，各溫度檢定點可任意設置 PID 參數，實現控溫指標的優化。
軟件具有設備管理數據庫，可任意選擇各熱電偶臥式檢定爐、標準器等設備。使用過程中修改、調入方便
熱電偶檢定具有冷端自動補償功能。
系統采用同名極法檢定標準電偶，達到高精度測量，可為各省地計量所提示服務。
三線電阻檢定采用人工換線與自動換線兩種方法，滿足不同用戶需要。
系統具有獨立的溫度超溫保護裝置，可避免超溫事故的發生。
五、主要技術指標
|
準確度 |
0.01% |
|
分辯率 |
0.1uV 0.1m Ω |
|
掃描開關寄生電勢 |
＜ 0.4 uV |
|
熱電偶參考端補償范圍 |
(5-50 ）℃ ( 分辯率 0.1 ℃ ) |
|
熱電偶檢定爐控制能力 |
220V 、 0-40A （可根據需要擴展） |
|
控溫穩定度 ( 檢定爐 ) |
優于 0.2 ℃ /min 、 0.6 ℃ /6min |
|
控溫穩定度 ( 恒溫槽 ) |
優于 0.04 ℃ /10min |
六、智能化熱工儀表檢定系統標準配置選項
|
序 |
配套設備名稱 |
數量 |
備注 |
|
1 |
低電勢掃描 / 控制器 |
1 套 |
|
|
2 |
三線制電阻轉換器 |
1 臺 |
|
|
3 |
專用檢定軟件 |
1 套 |
|
|
4 |
GPIB 接口板 / 線（ PCI ） |
1 套 |
|
|
5 |
6 1/2 位數字萬用表 |
1 臺 |
帶檢定證書 |
|
6 |
微機 (P4 3.0G 25680D17 ' 平 ) |
1 臺 |
|
|
7 |
打印機 |
1 臺 |
|
|
8 |
熱電偶檢定爐 (600mm) |
1 臺 |
60mm 溫場 |
|
9 |
熱電偶檢定爐 (300mm) |
1 臺 |
40mm 溫場 |
|
10 |
高溫檢定爐 |
1 臺 |
|
|
11 |
標準油槽 |
1 臺 |
|
|
12 |
標準水槽 |
1 臺 |
|
|
13 |
冰桶 + 刨冰機 + 冰柜 |
1 套 |
|
|
14 |
二等標準熱電偶 |
1 支 |
帶檢定證書 |
|
15 |
二等標準鉑電阻 |
1 支 |
帶檢定證書 |
|
16 |
凈化穩壓電源 |
1 臺 |
|
|
17 |
計算機工作臺椅 |
1 套 |
|
|
18 |
硅油 |
40Kg |
|
|
19 |
附件 ( 信號線、石英管、玻璃管 ) |
1 套 |
七、主要功能
|
功能 |
分度號 |
等級 |
備注 |
|
工作熱電偶 |
S 、 R 、 短 S 、短 R |
Ⅰ、Ⅱ級 |
工作貴金屬熱電偶 |
|
B |
Ⅱ、Ⅲ級 |
||
|
K 、 N 、 E 、 J 、 T 、 EA-2 等 |
Ⅰ、Ⅱ、Ⅲ級 |
工作廉金屬熱電偶 |
|
|
標準熱電偶 |
S |
一、二等 |
標準熱電偶 |
|
工業熱電阻 |
Pt10 、 Pt100 、 Cu50 、 Cu100 |
A 、 B 級 |
二線、三線、四線制 |
|
PtX （ X=500 、 1000 …… ） |
|||
|
一體化溫度變送器 |
0 ～ 10mA 、 4 ～ 20mA 、 0 ～ 10V 等 |
|
配熱電偶、配熱電阻等 |
|
溫度二次儀表 |
動圈式溫度指示位式調節儀 |
|
|
|
自動平衡式顯示儀表 |
|
|
|
|
數字溫度指示調節儀 |
|
|
|
|
膨脹式溫度計 |
高精密玻璃溫度計、工作用玻璃溫度計 |
|
|
|
雙金屬溫度計 |
|
|
|
|
壓力式溫度計 |
|
