膠管切斷機

發布時間：2016-08-02

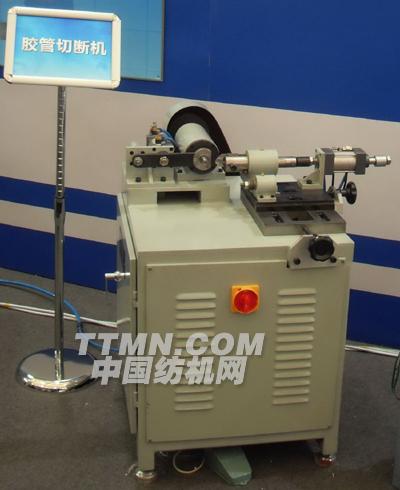

JS212膠管切斷機是用于定長切斷膠管的，由機電、氣動聯合驅動的，半自動化的專用設備。
主要技術參數：

1.電機功率：1.1 KW / 380 V

2.外型尺寸：820×730×870 (長×寬×高）mm

3.主軸轉速：940 r/min

4.氣壓值：0.4~0.5 Mpa

5.最大可切斷膠管外徑：Ф30~Ф52 mm連續可調

6.最大可切斷膠管長度：20~70 mm連續可調
