JYFL系列復合圓籠除塵機組
發布時間：2012-04-09
.jpg)
JYFL系列復合圓籠除塵機組是精亞集團研制的一種新型濾塵設備。其創新點是：二級濾塵器結構采用多層固定圓籠濾槽、雙面布置濾料多個吸臂及其吸嘴在特制機構作用下作旋轉運動，完成間歇吸塵。其特點是：緊湊、可靠、高效、經濟。
工作原理簡述

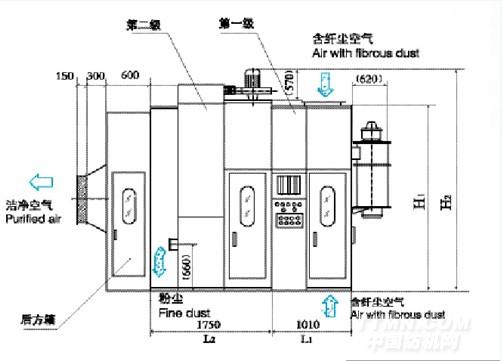

復合圓籠除塵機組是由第一級圓盤預過濾器和第二級復合圓籠濾塵器構成的機電一體化的除塵機組。第一級圓盤預過濾器主要過濾、分離、收集被處理空氣中的纖維和雜質第二級復合圓籠濾塵器主要過濾、分離、收集第一級過濾后空氣中的微細纖塵和粉塵。
性能參數（表一）
|
型號規格 Type and Specification |
JYFL-Ⅲ-19 |
JYFL-Ⅲ-23 |
JYFL-Ⅲ-27 |
||
|
第一級 Stage |
圓盤濾網 |
盤徑 Disc diameter (mm) |
Φ2000 |
Φ2300 |
Φ2600 |
|
過濾面積 Filter area (m2) |
2.94 |
3.77 |
4.67 |
||
|
濾網Media(目/英寸 mesh/inch) |
（不銹鋼絲網 stainless steel net）60~120mesh/inch |
||||
|
尺寸 |
長度Length L1(mm) |
1010 |
|||
|
寬度Width B1(mm) |
2130 |
2520 |
2910 |
||
|
高度Height H1(mm) |
2580 |
2580 |
2855 |
||
|
裝機容量 Total Power (kw) |
3.12 |
||||
|
第二級 |
圓籠濾槽 |
最大直徑Max diameterΦ(mm) |
1900 |
2300 |
2700 |
|
過濾面積 Filter area (m2) |
20.8 |
31.7 |
44.5 |
||
|
濾料Fiter material |
JM系列 |
||||
|
尺寸 |
長度 Length L2(mm) |
1750 |
|||
|
寬度 Width B2(mm) |
2130+450 |
2520+450 |
2910+450 |
||
|
高度 Height H2(mm) |
3150 |
3190 |
3560 |
||
|
裝機容量 Total Power (kw) |
4.24~5.24 |
||||
|
兩級 |
尺寸 |
長度Length L(mm) |
2760+620（輔機 auxiliary） |
||
|
寬度Width B(mm) |
2130+450（輔機 auxiliary） |
2520+450（輔機 auxiliary） |
2910+450（輔機 auxiliary） |
||
|
高度Height H(mm) |
3150 |
3190 |
3560 |
||
|
裝機容量 Total Power (kw) |
7.36~8.36 |
||||
性能參數（表二）
型號規格 Type and Specification |
處 理 風 量 Air-handling volume ×104 （m3/h） |
阻力 |
效率 |
|||||
|
除 塵 系 統 Filtering system |
回風過濾 |
|||||||
|
廢 棉 |
粗號紗 |
中號紗 |
細號紗 |
化纖紗 |
||||
|
JYFL-Ⅲ-19 |
1.2-2.0 |
1.6-2.4 |
2.0-2.8 |
2.4-3.2 |
2.8-3.6 |
3.0-4.0 |
||
|
JYFL-Ⅲ-23 |
2.0-3.0 |
2.4-3.5 |
2.8-4.2 |
3.2-4.8 |
3.6-5.4 |
4.0-6.0 |
≤250 |
≥99 |
|
JYFL-Ⅲ-27 |
2.8-4.0 |
3.2-4.8 |
3.6-5.8 |
4.0-6.6 |
4.4-7.4 |
4.8-8.0 |
||
