ZKW系列組合式空調機組
發布時間：2012-04-09
.jpg)
ZKW系列組合式空調機組可廣泛應用于紡織、電子工業、醫藥、化工、精密儀器儀表及輕工食品等行業的凈化空調工程和一般空調工程，對大中型民用及公共建筑、飯店、賓館等舒適性空調工程等亦適用。

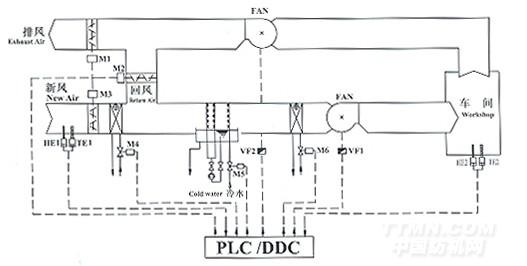

紡織空調自動控制系統原理圖:
|
序號NO. |
代號 Code |
說明 Description |
|
1 |
TE1、TE2 |
溫度傳感器 Temperature sensor |
|
2 |
HE1、HE2 |
濕度傳感器 Humidity sensor |
|
3 |
M1、M2、M3 |
風門驅動器 Air damper driver |
|
4 |
M4、M5、M6 |
電動調節閥 Electric adjusting valve |
|
5 |
VF1、VF2 |
變頻器 Inverter |
|
6 |
PLC/DDC |
程序控制器 PLC/DDC |
主要技術參 數 表
機組型號 Type |
額定風量m3/h |
風量范圍m3/h |
全壓范圍 Pa |
額定冷量KW |
額定熱量KW |
外形尺寸Overall dimensions (mm) |
|
寬度 Width |
高度 Height |
||||||
ZKW-20 |
20000 |
18000~22000 |
472~1952 |
123 |
229 |
1750 |
1950 |
ZKW-25 |
25000 |
23000~27000 |
540~1764 |
166 |
283 |
2000 |
2100 |
ZKW-30 |
30000 |
28000~34000 |
540~1764 |
198 |
331 |
2050 |
2300 |
ZKW-40 |
40000 |
35000~44000 |
592~2061 |
266 |
426 |
2300 |
2500 |
ZKW-50 |
50000 |
45000~54000 |
602~2062 |
349 |
542 |
2600 |
2850 |
ZKW-60 |
60000 |
55000~68000 |
716~1981 |
394 |
643 |
2800 |
3100 |
ZKW-80 |
80000 |
69000~88000 |
638~1982 |
508 |
877 |
3150 |
3500 |
ZKW-100 |
100000 |
89000~108000 |
657~2050 |
649 |
1080 |
3850 |
3500 |
ZKW-120 |
120000 |
109000~125000 |
740~2394 |
775 |
1254 |
4350 |
3800 |
ZKW-140 |
140000 |
126000~147000 |
740~2394 |
933 |
1427 |
4850 |
3800 |
ZKW-160 |
160000 |
148000~170000 |
740~2394 |
1005 |
1611 |
5100 |
4000 |
ZKW-180 |
180000 |
171000~190000 |
686~2185 |
1131 |
1790 |
5350 |
4200 |
ZKW-200 |
200000 |
191000~220000 |
696~2177 |
1258 |
1926 |
5600 |
4450 |
