直流無刷電機系列57BL

發布時間：2012-04-11

產品名稱：直流無刷電機
產品型號：57BLSeries
使用材料：-
產品規格：-
所屬分類：直流無刷電機系列
文檔下載：點擊下載PDF文件57BLSeries
產品簡介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流無刷電機)
GeneralSpecifications(詳細說明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………700VAC1minute
ElectricalSpecifications(技術數據):

Model 57BL01 57BL02 57BL03 57BL04 57BL05 57BL06
Number of Poles 4
Number of Phases 3
Nominal voltage   VDC 24
Rated speed       RPM 2500 3000 3000 3000 3000 3000
Rated Torque      N-m 0.057 0.11 0.165 0.22 0.33 0.44
Rated Current     Amps 1.2 2.3 3.0 4.4 6.6 8.6
Output Power      Watts 15 34 52 69 103 138
Peak Tourque1     N-m 0.18 0.38 0.58 0.8 1.2 1.6
Peak Current      Amps 3.6 6.8 9 13.2 19.8 25.8
Torque constant   N-m/A 0.074 0.059 0.06 0.062 0.062 0.063
Back EMF          V/kRPM 7.75 6.2 6.3 6.5 6.5 6.6
Rotor inertia     g·cm² 32 42 58 72 106 140
Body Length(L)    mm 41.5 46.5 56.5 66.5 86.5 106.5
Mass              kg 0.43 0.5 0.67 0.75 1.0 1.25

*以上僅為代表產品，派生產品可根據客戶要求制作

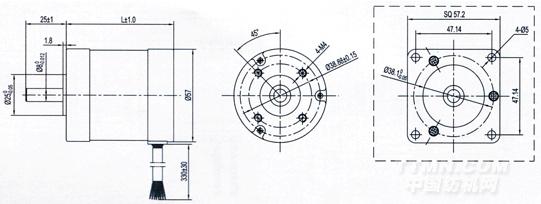

Mechanical Dimensions(外型圖)

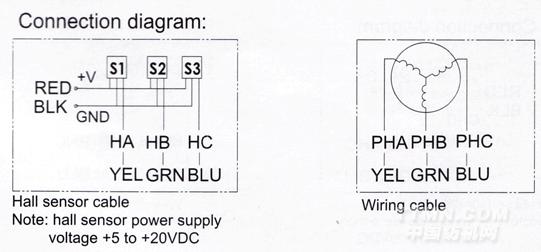

Wiring diagram(接線圖):
