直流無刷電機系列57BID12V內置驅動

發布時間：2012-04-11

產品名稱：直流無刷電機
產品型號：57BID12V內置驅動
使用材料：-
產品規格：-
所屬分類：直流無刷電機系列
文檔下載：點擊下載PDF文件57BID
產品簡介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流無刷電機)
GeneralSpecifications(詳細說明)：
WindingType…………………………………………………Star
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):

型號     Model 57BID01-12 57BID02-12 57BID03-12 57BID04-12
磁極數   Poles 4
相數     Phase 3
額定電壓 Rated Voltage(VOC) 12VDC±10%
額定轉速 Rated speed(RPM) 3000 3000 3000 3000
額定力距 Rated Torque(N-m) 0.057 0.11 0.165 0.22
額定電流 Rated Current(Arrps) 2.4 4.6 6 8.8
輸出功率 Output power(Watts) 15 34 52 69
峰值轉矩 Peak Torque1(N-m) 0.18 0.38 0.58 0.8
峰值電流 Peak Current(Amps) 7.5 14 18 24
轉矩常數 Torque constant(N-m/Amps) 0.023 0.022 0.023 0.022
反電勢   Back EMF(V/kRPM) 2.4 2.3 2.4 2.3
轉動慣量 Rotor inertia(g·cm²) 32 42 58 72
機身長度 Body Length(L) (mm) 71 76 86 96
重量     Mass (kg) 0.45 0.6 0.75 0.9



*以上僅為代表產品，派生產品可根據客戶要求制作

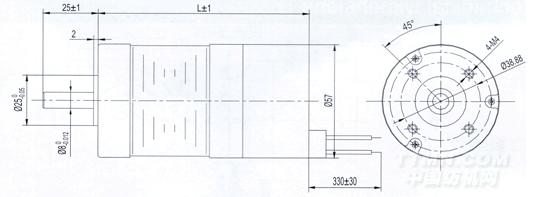

Mechanical Dimensions(外型圖)

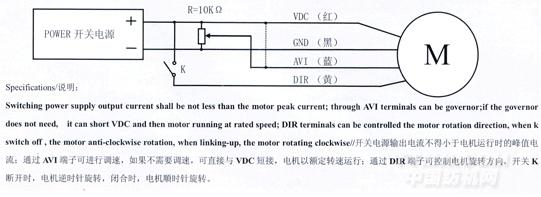

Wiring diagram(接線圖):
