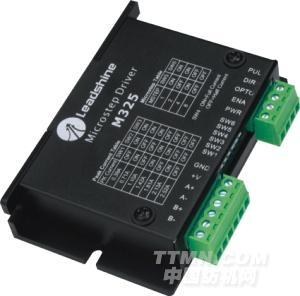

二相步進電機驅動器M325

發布時間：2012-01-17



主要特點

M325

產品特性

* 供電電壓32VDC

* 輸出電流0.39-2.5A

* M325細分精度1，2，4，8倍細分可選

* 動態改細分功能 (需定制)

* 可驅動4、6、8線兩相步進電機

* 光隔離差分信號輸入，脈沖響應頻率最高可達100KHz

產品概述

M325為一款超小體積2.5A細分步進電機驅動器，適合驅動57以下各種品牌的兩相混合式步進電機。由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率。其細分功能使步進電機運轉精度提高，振動減小，噪聲降低。

此驅動器具備的其它特點有：單電源供電、光隔離輸入、細分精度1-8倍。每秒兩萬次的斬波頻率，可以消除驅動器中的斬波噪聲。另一特有的功能是靜止自動減流：當電機處于停止?fàn)顟B(tài)時，輸出電流可自動降至較低值，從而減少電機和驅動器的發熱。

主要應用領域

適合各種中小型自動化設備和儀器，例如：雕刻機、貼標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的設備中效果特佳。

電氣規格

說明
單位
最小值
典型值
最大值
輸出電流
A
0.39
-
2.5
輸入電源電壓
VDC
12
24
32
控制信號輸入電流
mA
7
10
16
步進脈沖頻率
KHz
0
-
100
絕緣電阻
MΩ
500



工作電流設定

輸出峰值電流
SW1
SW2
SW3
0.39 A
off
on
On
0.71 A
on
off
on
1.10 A
off
off
On
1.42 A
on
on
off
1.61 A
off
on
Off
2.13 A
on
off
off
2.5 A
off
off
off

微步細分設定

步數/轉
SW5
SW6
200
on
on
400
off
On
800
on
Off
1600
off
Off



接口信號描述

名稱
功能
PUL
脈沖信號：上升沿有效，每當脈沖由低變高時電機走一步
DIR
方向信號：用于改變電機轉向，TTL電平驅動
OPTO
光耦驅動電源
ENA
使能信號：禁止或允許驅動器工作，低電平禁止
GND
直流電源地
+V
直流電源正極，+12V—+32V間任何值均可，但推薦值+24V。
A+
電機A相
A-
電機A相
B+
電機B相
B-
電機B相

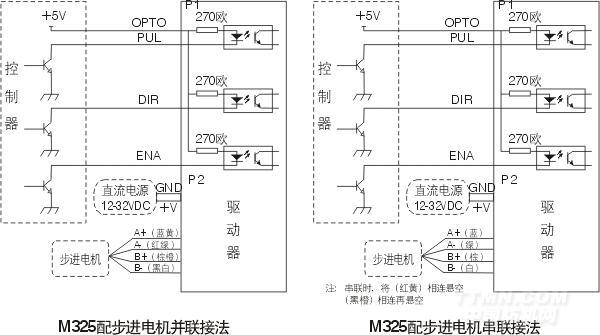

典型接線圖

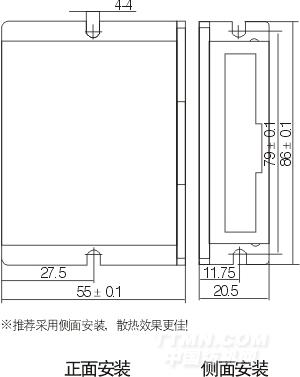

安裝尺寸

適配電機選型

驅動器型號
電機規格
M325
35、39、42步進電機
