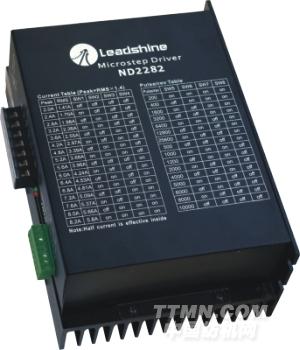

二相步進電機驅動器ND2282
發布時間：2012-01-17
.jpg)
主要特點
ND2282
產品特性
■純正弦電流控制技術，超低噪聲，高速力矩大
■交流供電電壓90-220VAC
■輸出電流0.7-8.2A (均值5.86A)
■光電隔離信號輸入,脈沖響應頻率最高可達400KHz
■具有過壓、欠壓、過流、相間短路、過熱保護功能
■十六檔細分可選，400-10000步數/圈
■可驅動4、6、8線兩相步進電機
產品概述
ND2282是雷賽公司最新推出的一款采用精密電流控制技術設計的高細分步進電機驅動器，適合驅動110-130型各種品牌的兩相混合式步進電機。由于采用了先進的抗噪聲控制方法，能大幅度降低電機運轉時的噪聲和振動 ，使得步進電機運轉時的噪聲和平穩性趨近于伺服電機的水平。和市場上的大多數其它細分驅動器相比，步進電機和驅動器的發熱量降幅達15-30%。
主要應用領域
適合各種大中型自動化設備和儀器，例如：雕刻機、貼標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高速度、高精度的設備中應用效果特佳。
電氣規格
|
說明
|
單位
|
最小值
|
典型值
|
最大值
|
|
輸出電流
|
A
|
0.7
|
-
|
8.2
|
|
輸入電源電壓
|
VAC
|
90
|
150
|
220
|
|
控制信號輸入電流
|
mA
|
7
|
10
|
16
|
|
步進脈沖頻率
|
KHz
|
0
|
-
|
300
|
|
脈沖低電平時間
|
μs
|
1.2
|
|
|
|
絕緣電阻
|
MΩ
|
500
|
|
|
配套變壓器
電源電壓在AC90V-220V之間都可以正常工作，輸出電壓越高，高速性能越好，但電機發熱越大，系統可靠性也相對偏低，ND2282驅動器要求采用隔離變壓器隔離供電而不直接接入220V電網，建議用AC150V供電，功率至少500W。
工作電流設定
|
輸出峰值電流
|
輸出均值電流
|
SW6
|
SW7
|
SW8
|
SW9
|
|
0.45A
|
0.32A
|
off
|
off
|
off
|
off
|
|
0.63A
|
0.45A
|
off
|
off
|
off
|
on
|
|
1.41A
|
1.00A
|
off
|
off
|
on
|
off
|
|
1.88A
|
1.34A
|
off
|
off
|
on
|
on
|
|
2.33A
|
1.66A
|
off
|
on
|
off
|
off
|
|
2.85A
|
2.04A
|
off
|
on
|
off
|
on
|
|
3.23A
|
2.31A
|
off
|
on
|
on
|
off
|
|
3.75A
|
2.68A
|
off
|
on
|
on
|
on
|
|
4.26A
|
3.04A
|
on
|
off
|
off
|
off
|
|
4.65A
|
3.32A
|
on
|
off
|
off
|
on
|
|
5.18A
|
3.70A
|
on
|
off
|
on
|
off
|
|
5.55A
|
3.96A
|
on
|
off
|
on
|
on
|
|
6.15A
|
4.39A
|
on
|
on
|
off
|
off
|
|
6.60A
|
4.71A
|
on
|
on
|
off
|
on
|
|
7.20A
|
5.14A
|
on
|
on
|
on
|
off
|
|
7.80A
|
5.57A
|
on
|
on
|
on
|
on
|
微步細分設定
|
步數/轉
|
SW1
|
SW2
|
SW3
|
SW4
|
|
400
|
on
|
on
|
on
|
on
|
|
500
|
off
|
on
|
on
|
on
|
|
600
|
on
|
off
|
on
|
on
|
|
800
|
off
|
off
|
on
|
on
|
|
1000
|
on
|
on
|
off
|
on
|
|
1200
|
off
|
on
|
off
|
on
|
|
1600
|
on
|
off
|
off
|
on
|
|
2000
|
off
|
off
|
off
|
on
|
|
2400
|
on
|
on
|
on
|
off
|
|
3200
|
off
|
on
|
on
|
off
|
|
4000
|
on
|
off
|
on
|
off
|
|
5000
|
off
|
off
|
on
|
off
|
|
6000
|
on
|
on
|
off
|
off
|
|
6400
|
off
|
on
|
off
|
off
|
|
8000
|
on
|
off
|
off
|
off
|
|
10000
|
off
|
off
|
off
|
off
|
接口信號描述
|
名稱
|
功能
|
|
PUL+（+5V）
|
脈沖控制信號：脈沖上升沿有效；PUL-高電平時4-5V，低電平時0-0.5V。為了可靠響應脈沖信號，脈沖寬度應大于1.6μs。如采用+12V或+24V時需串電阻。
|
|
PUL-（PUL）
|
|
|
DIR+（+5V）
|
方向信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs建立。電機的初始運行方向與電機的接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向，DIR-高電平時4～5V，低電平時0～0.5V。
|
|
DIR-（DIR）
|
|
|
ENA+（+5V）
|
使能信號：此輸入信號用于使能或禁止。ENA+ 接+5V，ENA-接低電平（或內部光耦導通）時，驅動器將切斷電機各相電流使電機處于自由狀態，此時步進脈沖不被響應。當不需此功能時，使能信號端懸空即可。
|
|
ENA-（ENA）
|
|
|
FAULT+
|
故障信號OC輸出：低電平故障，高電平正常，建議用1K上拉電阻接外部+5V。注意：FAULT+/FAULT-端與電源GND不共地。
|

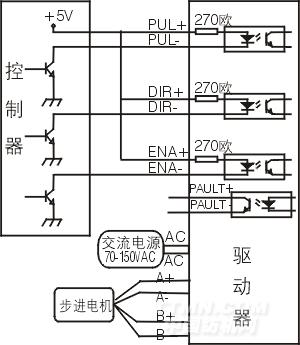

典型接線圖
.jpg)

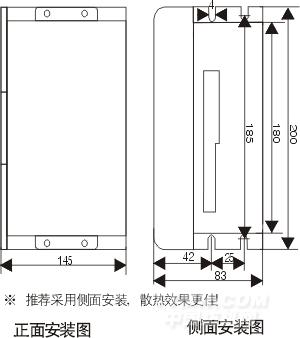

安裝尺寸
.jpg)
端口強電接口描述
|
名稱
|
功能
|
|
AC
|
交流電源，80V～200V間任何值均可，推薦使用150VAC
|
|
PE
|
保護地
|
|
A＋
|
電機繞組A相＋端
|
|
A－
|
電機繞組A相－端
|
|
B＋
|
電機繞組B相＋端
|
|
B－
|
電機繞組B相－端
|
適配電機選型
|
驅動器型號
|
電機規格
|
|
ND2282
|
86、110、130步進電機
|
