二相步進電機驅動器MD2282
發布時間：2012-01-17

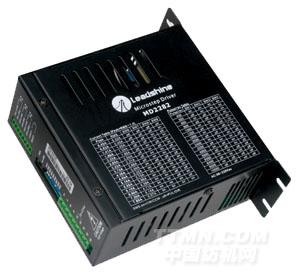

.jpg)
主要特點
MD2282特性
●高性能、低價格、低噪聲
●高速力矩大
●供電電壓AC 80-220V
●輸出電流峰值可達8.2A(均值5.77A)
●精密電流控制使電機發熱大為降低
●可驅動4，6，8線兩相步進電機
●光隔離差分信號輸入
●單/雙脈沖功能
●脈沖響應頻率最高可達400KHz（更高可選）
●電流設定方便，16檔可選
●細分精度多達16檔可選
●具有過壓、欠壓、短路過熱等保護功能
概述
MD2282是雷賽公司最新推出的一款采用精密電流控制技術設計的高細分步進電機驅動器，適合驅動110-130型各種品牌的兩相混合式步進電機。由于采用了先進的抗噪聲控制方法，能大幅度降低電機運轉時的噪聲和振動，使得步進電機運轉時的噪聲和平穩性趨近于伺服電機的水平。和市場上的大多數其它細分驅動器相比，步進電機和驅動器的發熱量降幅達15-30%。
應用領域
適合各種大中型自動化設備和儀器，例如：雕刻機、貼標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高速度、高精度、大扭矩的設備中應用效果特佳。
電氣規格
|
說明
|
MD2282
|
|||
|
最小值
|
典型值
|
最大值
|
單位
|
|
|
輸出電流峰值
|
0.45
|
-
|
7.8
|
A
|
|
輸入電源電壓
|
80
|
150
|
220
|
Vac
|
|
控制信號輸入電流
|
7
|
10
|
16
|
mA
|
|
步進脈沖頻率
|
0
|
-
|
300
(16mA輸入電流) |
KHz
|
|
脈沖低電平時間
|
1.2
|
|
|
μs
|
|
絕緣電阻
|
500
|
|
|
MΩ
|
電流設定
|
輸出峰值電流
|
輸出均值電流
|
SW6
|
SW7
|
SW8
|
SW9
|
|
0.45A
|
0.32A
|
off
|
off
|
off
|
off
|
|
0.63A
|
0.45A
|
off
|
off
|
off
|
on
|
|
1.41A
|
1.00A
|
off
|
off
|
on
|
off
|
|
1.88A
|
1.34A
|
off
|
off
|
on
|
on
|
|
2.33A
|
1.66A
|
off
|
on
|
off
|
off
|
|
2.85A
|
2.04A
|
off
|
on
|
off
|
on
|
|
3.23A
|
2.31A
|
off
|
on
|
on
|
off
|
|
3.75A
|
2.68A
|
off
|
on
|
on
|
on
|
|
4.26A
|
3.04A
|
on
|
off
|
off
|
off
|
|
4.65A
|
3.32A
|
on
|
off
|
off
|
on
|
|
5.18A
|
3.70A
|
on
|
off
|
on
|
off
|
|
5.55A
|
3.96A
|
on
|
off
|
on
|
on
|
|
6.15A
|
4.39A
|
on
|
on
|
off
|
off
|
|
6.60A
|
4.71A
|
on
|
on
|
off
|
on
|
|
7.20A
|
5.14A
|
on
|
on
|
on
|
off
|
|
7.80A
|
5.57A
|
on
|
on
|
on
|
on
|
細分設定
細分精度由SW1-SW4四位撥碼開關設定，參見下表。
注：若用來驅動0.9度的兩相混合式步進電機，步數/轉為下表中相應值的兩倍。
|
步數/轉
|
SW1
|
SW2
|
SW3
|
SW4
|
|
400
|
on
|
on
|
on
|
on
|
|
500
|
off
|
on
|
on
|
on
|
|
600
|
on
|
off
|
on
|
on
|
|
800
|
off
|
off
|
on
|
on
|
|
1000
|
on
|
on
|
off
|
on
|
|
1200
|
off
|
on
|
off
|
on
|
|
1600
|
on
|
off
|
off
|
on
|
|
2000
|
off
|
off
|
off
|
on
|
|
2400
|
on
|
on
|
on
|
off
|
|
3200
|
off
|
on
|
on
|
off
|
|
4000
|
on
|
off
|
on
|
off
|
|
5000
|
off
|
off
|
on
|
off
|
|
6000
|
on
|
on
|
off
|
off
|
|
6400
|
off
|
on
|
off
|
off
|
|
8000
|
on
|
off
|
off
|
off
|
|
10000
|
off
|
off
|
off
|
off
|
控制信號接口P1描述
|
名稱
|
功能
|
|
PUL+（+5V）
|
脈沖控制信號：脈沖上升沿有效；PUL-高電平時4～5V，低電平時0～0.5V。為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。如采用+12V或+24V時需串電阻。
|
|
PUL-（PUL）
|
|
|
DIR+（+5V）
|
方向信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs建立。電機的初始運行方向與電機的接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向，DIR-高電平時4～5V，低電平時0～0.5V。
|
|
DIR-（DIR）
|
|
|
ENA+（+5V）
|
使能信號：此輸入信號用于使能或禁止。ENA+ 接+5V，ENA-接低電平（或內部光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，此時步進脈沖不被響應。當不需用此功能時，使能信號端懸空即可。
|
|
ENA-（ENA）
|
|
|
FAULT+
|
故障信號OC輸出：低電平故障，高電平正常，建議用1K上拉電阻接外部+5V。注意：FAULT+/FAULT-端與電源GND不共地。
|
|
FAULT-
|
控制信號接口P2描述
|
名稱
|
功能
|
|
AC
|
交流電源，80Vac～220Vac間任何值均可，推薦使用150Vac
|
|
AC
|
|
|
PE
|
保護地
|
|
A＋
|
電機繞組A相＋端
|
|
A－
|
電機繞組A相－端
|
|
B＋
|
電機繞組B相＋端
|
|
B－
|
電機繞組B相－端
|

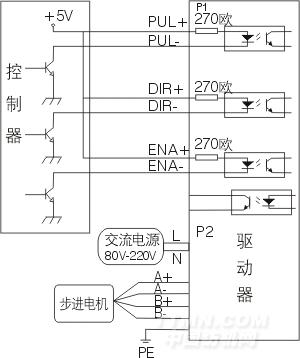

接線圖
.jpg)

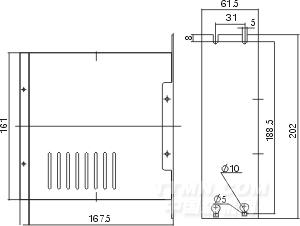

外型尺寸圖：
202mmX167mmX64mm (安裝孔位31X188.5)
.jpg)
圖1. MD2282安裝尺寸圖
※推薦采用側面安裝，散熱效果更佳！
