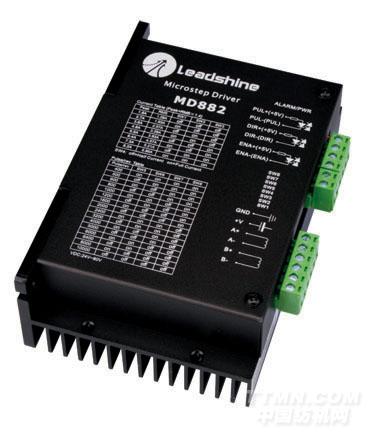

二相步進電機驅動器MD882

發布時間：2012-01-17



主要特點

MD882特性

●國家專利純正弦電流控制技術

●高速力矩大

●供電電壓90VDC

●輸出電流1.8-8.2A(均值5.86A)

●可驅動4、6、8線二相、四相步進電機

●脈沖響應頻率最高可達300KHz（更高可選）

●多達15種細分可選

●具有過壓、欠壓、短路等保護功能

●脈沖/方向或CW/CCW雙脈沖功能可選

應用領域

適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

概述

MD882是采用雷賽專利技術――純正弦電流控制技術研發的新一代細分步進電機驅動器，可明顯改善電機噪音和運行平穩性，電機與驅動器的發熱量比市場上現有產品減少30%以上，提高了位置控制的精度，因此特別適合于要求低噪聲、低電機發熱與高平穩性的高要求場合。



電氣規格

說明
MD882
最小值
典型值
最大值
單位
輸出電流
1.8
——
8.2（均值5.86）
A
輸入電源電壓
24
68
90
VDC
控制信號輸入電流
7

16
mA
步進脈沖頻率
0

300
KHz
脈沖低電平時間
1.5


μs
絕緣電阻
500


MΩ

電流設定

峰值(A)
平均值(A)
SW1
SW2
SW3
1.80
1.29
Off
Off
Off
2.70
1.93
On
Off
Off
3.60
2.57
Off
On
Off
4.60
3.29
On
On
Off
5.50
3.93
Off
Off
On
6.40
4.57
On
Off
On
7.30
5.27
Off
On
On
8.20
5.86
On
On
On

細分設定

步數/圈(1.8°/整步)
SW5
SW6
SW7
SW8
400
On
On
On
On
500
Off
On
On
On
600
On
Off
On
On
800
Off
Off
On
On
1000
On
On
Off
On
1200
Off
On
Off
On
1600
On
Off
Off
On
2000
Off
Off
Off
On
2400
On
On
On
Off
3200
Off
On
On
Off
4000
On
Off
On
Off
5000
Off
Off
On
Off
6000
On
On
Off
Off
6400
Off
On
Off
Off
8000
On
Off
Off
Off
10000
Off
Off
Off
Off



P1弱電接線信號描述

名稱
功能
PUL+（+5V）
脈沖控制信號：脈沖上升沿有效；PUL-高電平時4-5V，低電平時0-0.5V。為了可靠響應脈沖信號，脈沖寬度應大于2.5μs。如采用+12V或+24V時需串電阻。
PUL-（PUL）
DIR+（+5V）
方向信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs建立。電機的初始運行方向與電機的接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向，DIR-高電平時4-5V，低電平時0-0.5V。
DIR-（DIR）
ENA+（+5V）
使能信號：當此信號處于高電平狀態，驅動器使電機線圈有電流流過，處于鎖緊狀態；當此信號處于低電平狀態，驅動器使電機無電流，處于松弛狀態。只在某些特殊場合有用，一般情況下不用，可以不接，驅動器照常使電機運轉。
ENA-（ENA）

P2強電接口描述

名稱
功能
GND
直流電源地
+V
直流電源正極，+24V—+90V間任何值均可，但推薦值+68VDC左右。
A+、A-
電機A相線圈。
B+、B-
電機B相線圈。

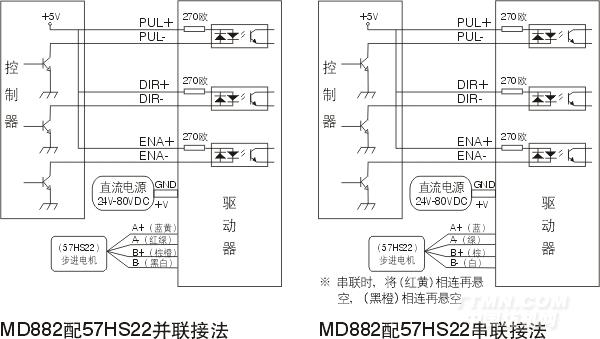

接線圖


注：串聯時，將（紅黃）相連并懸空，

（黑橙）相連再并空MD882配57HS22串聯接法

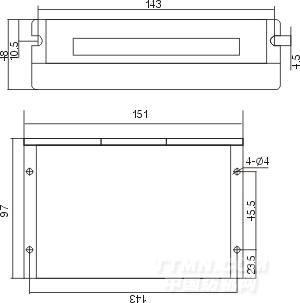

外形尺寸（單位：毫米）
