主要特點

超小尺寸直流伺服驅動器DC303

特性

■超小尺寸直流伺服

■供電電壓+18-30VDC

■連續電流3A，3峰值電流15A

■單脈沖（脈沖+方向）或雙脈沖（CW/CCW）指令輸入

■電機編碼器AB單端輸入

■RS-232通訊模式

概述

DCS303是一款超小尺寸的直流伺服驅動器，供電電壓為18-30VDC，可驅動75W以下直流有刷伺服。

其體積小巧、安裝簡便、調試容易、性能可靠。

應用領域

廣泛應用于噴繪、寫真機、刻字機、醫療設備、小型自動化設備等行業。

在用戶期望振動極小、超低噪音、高精度、高速度的設備中使用，效果尤佳。

端口定義

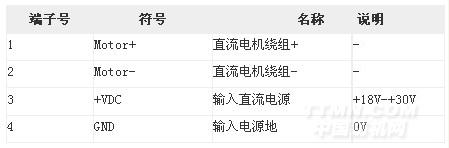

電機和電源輸入端口

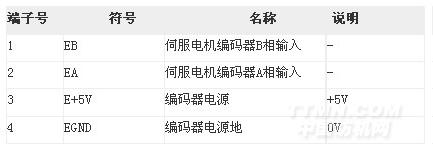

編碼器信號輸入端口

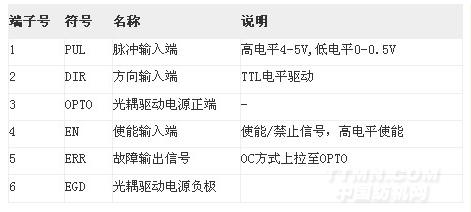

控制信號端口

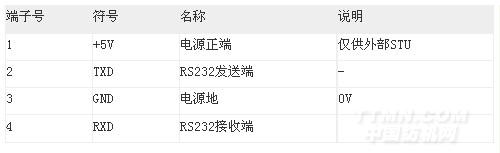

RS232通訊端口

典型接線圖

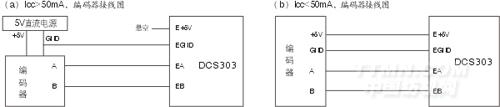

編碼器接線圖

DCS303的編碼器接線只能采用AB單端輸入。

當編碼器所需電流ICC〉50mA時，需外加5V電源單獨給編碼器供電，同時需要保證編碼器和DCS303共地，如圖a)所示。

當編碼器所需電流ICC〈50mA時，可由DCS303直接供電，此時應將EGND接編碼器GND地端，E+5V接編碼器Vcc，如圖b)所示。

控制信號接線圖

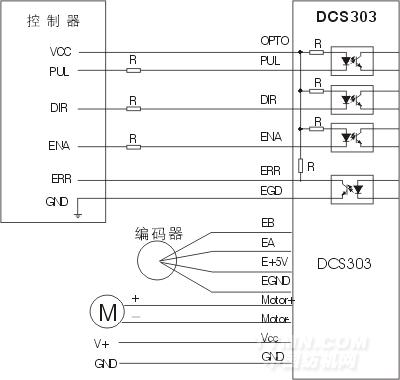

DCS303典型接線圖

機械安裝尺寸
