三軸運動控制卡DMC1380
發布時間：2012-01-17
.jpg)
主要特點
DMC1380經濟型3軸運動控制卡
功能簡介：
DMC1380運動控制卡是一款價格便宜、使用方便的PCI總線3軸運動控制卡。每軸位置指令脈沖頻率可達1.2MHz，可用單路脈沖（脈沖/方向）或雙路脈沖（正脈沖/負脈沖）方式輸出，可以是差分式或單端式信號接口，適合于控制各種步進電機、交流伺服電機。
DMC1380主要用于多軸點位運動控制，具有梯形速度控制功能，還可用PC機軟件實現多軸直線插補功能。電機和I/O信號全部布置在兩個37針插座上。電機控制接口上的IO信號有光電隔離，另一個37針接口上的IO不帶隔離。
DMC1380卡包含55路I/O端口。其中15路輸入口為光電隔離，8路輸出口為光電隔離；其它輸入輸出口為非隔離。與雷泰DMC1000卡相比，提高了I/O驅動能力，可直接控制小型繼電器、電磁閥、指示燈等開關器件。
特點：
■高性價比
■3軸步進/伺服電機控制
■32位PCI總線，即插即用
■最大輸出脈沖頻率1.2 MHz
■位置控制、速度控制2種模式
■軟件實現多軸直線插補
■最多23位數字輸入/32位數字輸出
■一臺PC機可同時使用15塊運動控制卡，控制45軸
應用對象：
半導體產品自動加工和測試設備
電子產品自動加工和測試設備
生物、醫學自動采樣、處理設備
自動包裝設備
數控鉆孔設備
技術規格：
運動控制指標
可控制電機數：3軸
PC機同時工作的運動控制卡數：15塊
最大脈沖頻率：1.2 MHz
脈沖/方向輸出模式：2種
位置范圍：：-16,777,216～+ 16,777,215 (24Bit)
運動控制I/O接口信號
每軸都配有機械限位±EL、減速±SD、原點ORG信號
這些信號也可定義為通用數字輸入信號
數字 I/O
通用數字輸入口：23路，其中：15路光電隔離、8路無隔離
通用數字輸出口：32路，其中：8路光電隔離、24路無隔離
軟件支持：
Windows 平臺
驅動軟件、函數庫支持Windows XP/2K/NT/98
推薦使用VB、VC++、CB、LabView編程工具
MOTION1000演示軟件：可幫助用戶調試運動控制函數、檢測硬件系統
接口插座定義：

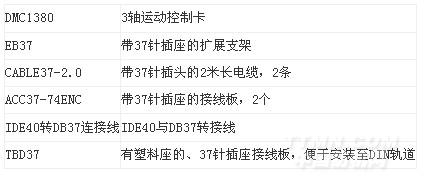

訂貨信息：
.jpg)
