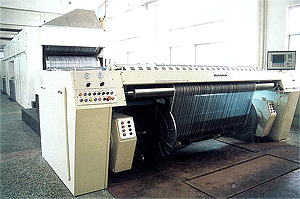

ASGA343B/C型分單元傳動系列雙漿槽漿紗機
發布時間：2004-03-10
簡介：
·ASGA343B/C型系列漿紗機適用于各種短纖品種上漿，并可
滿足客戶對各種型式漿紗機的要求。
·采用德國西門子公司先進控制系統及元器件，使伸長率、
壓漿率、回潮率及溫度、速度等各個漿紗工藝參數的控制
更精確、更方便可靠。
·設立一套方便客戶的售前售后服務系統，提供選型解說，
安裝調試技術咨詢，滿足不同用戶要求。
·ASGA343B/C型系列漿紗機是替代進口漿紗機的最佳選擇。
主要規格：
| 項目 | ASGA343B-240 ASGA343C-240 |
ASGA343B-300 ASGA343C-300 |
ASGA343B-360 ASGA343C-360 |
| 型式 | 調幅車頭，雙漿槽 | 烘筒烘燥 | 二單元傳動 |
| 調幅車頭，雙漿槽 | 烘筒烘燥 | 七單元傳動 | |
| 名義幅寬 | 240 | 300 | 360 |
| 速度 | 2-80 | ||
| 爬行速度 | 1 | ||
| 織軸卷繞直徑 | ¢110～¢800 ¢1016 | ||
| 織軸軸管最大長度 | 2564 | 3164 | 3764 |
| 烘筒數量 | 12 | ||
| 烘筒幅寬 | 2000 | ||
| 漿槽工作幅寬 | 1800 | ||
| 經軸數量 | 16 | 16～20 | 16～20 |
| 經軸最大直徑 | ¢800 | ||
| 總功率 | 42 45 | ||
| 占地面積 | 26820×4450 | 26820/31820×5050 | 26820/31820×5650 |
ASGA343B/C型系列漿紗機各單元的技術參數與結構特征：
| 項目 | 技術參數和結構特征 | ||
| 經軸架 | 1、四只經軸為一組，上下雙層放置 2、用張力輥送經調節器自動調節所有經紗的退繞張力，采用氣動控制。在經紗退繞過程中，退繞張力為恒定，并且有張力設定、指示功能，最大退繞張力為3000N。 | ||
| 漿 槽 |
漿槽容積 | 主漿槽 | 預熱漿槽 |
| 388 | 216 | ||
| 漿槽幅寬 | 1800 | ||
| 上漿機構 | 1、采用雙浸雙壓和雙浸四壓二種型式，前后壓漿輥為包3像膠輥，上漿輥和浸沒輥為包不銹鋼輥。采用氣動加壓形式，后壓漿輥最高壓力為20000N。 2、后壓漿輥壓力隨車速升降而線性增大或減小，同時還配有一套隨車速變化而高低壓二級切換裝置。 | ||
| 漿槽結構 | 1、漿槽機架為鋼板結構，內表面鍍鋅。 2、主漿槽與預熱漿槽聯成一體，漿槽槽體為雙壁結構，中間填保溫材料。 3、加熱為蒸氣直接加熱，漿槽前方底部進漿，瀑布式溢流回漿。 4、漿液循環采用不銹鋼泵送漿，溢流循環，主漿槽液面由擋漿板控制，預熱漿槽液面采用浮球式液位控制閥自動控制。 5、上漿輥軸頭采用高壓盤根和密封軸承。 6、漿槽經紗張力ASGA343B型以調節XP1型變速器來調節張力，ASGA343C型通過電腦控制單獨電機速度來調節張力。 7、每只漿槽與烘房之間有一根通冷卻水的濕分絞棒，轉速隨車速變化。 | ||
| 全烘筒烘房 | 1、采用¢800平板封頭不銹鋼烘筒，分二組預烘烘筒和一組并合烘筒，每組四只烘筒，預烘烘筒表面鍍聚四氟乙烯防粘層。 2、每只漿槽的濕紗分二層進烘房，二只漿槽共分四層紗預烘。 3、烘筒分三組傳動，每組設有裝置，便于操作。預烘烘筒采用無齒鏈輪傳動，合并烘筒采用有齒鏈輪積極傳動。 4、烘筒與漿槽的排氣罩為一整體，用二個6號軸流風機排除濕氣。 | ||
| 車頭 | 1、ASGA343B型系列主傳動為變頻電機帶曳引輥、烘房、漿槽。引紗輥、漿槽通過XP1調節張力。 2、ASGA343C型系列主傳動為曳引輥、烘房、二只漿槽的上漿輥，引紗輥都是單獨電機傳動。 3、織軸卷繞采用變頻電機和伺服控制系統，保證恒張力卷繞。 4、可與各種進口和國產有梭和無梭織機配套使用。 5、最大卷繞張力為5000N。 6、上落軸、織軸加壓、伸縮筘升降、測長輥加壓、織軸正反轉、張力輥的張力設定等動作均采用氣動控制。 7、采用偏心平紗輥結構。 8、配有單面上蠟，干紗張力顯示裝置，電子計長打印裝置。 | ||
| 控制部分 | 包括：變頻控制整機車速及織軸卷繞。PLC控制整體程序及動作。計算機控制整機工藝參數。 功能：1、ASGA343B型系列為邊軸傳動，ASGA343C型系列為單獨傳動。二種型式傳動各區張力都可以設定、檢測、顯示、控制。 2、溫度采用PID控制型式。 3、對每個工藝參數都具備儲存，記憶功能。 4、卷繞張力和直徑可在線顯示。 5、壓漿輥壓力可隨車速而線性變化。 6、回潮率顯示或回潮率自控裝置為用戶自選。 | ||
| 主要配套件選用 | 軸承 | 壓漿輥、上漿輥、引紗輥、變速箱、引紗輥、車頭回轉軸上輥承采用瑞典SKF產品。 | |
| 氣動控制元件 | 氣動三聯體、退繞減壓閥、精密減壓閥管接頭，氣動電磁閥為日本CKD公司產。 | ||
| 儀表及電器元件 | 1、PLC ST-300；2、操作面板；3、傳感器；4、變頻器；5、整流器；6、電抗器；7、傳動電機帶變速器；8、低壓電器元件；9、電纜通訊光纜及附件，全部采用德國西門子公司產品；10、回潮控制儀（德國馬羅）。 | ||
