電感式傳感器--平面型
發布時間：2012-10-25
|
尺寸圖： |

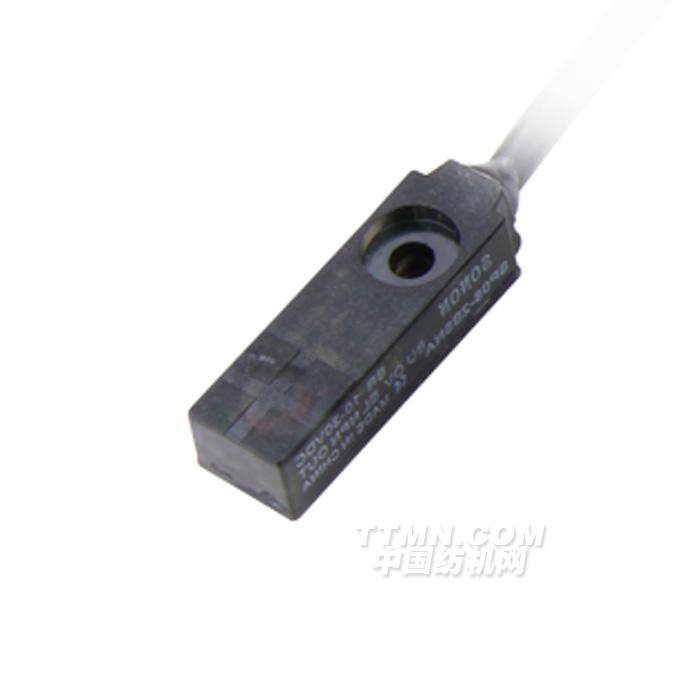

SP08三線（直流）
|
尺寸 |
6×8×26 |
||||
|
型號 |
SP08-02BPA |
SP08-02BPB |
SP08-02BNA |
SP08-02BNB |
|
|
輸出形式 |
PNP |
NPN |
|||
|
輸出狀態 |
NO |
NC |
NO |
NC |
|
|
額定動作距離 |
2.5mm齊平 |
||||
|
設定距離 |
0~2mm |
||||
|
檢測物體 |
金屬 |
||||
|
標準檢測體 |
12×12×1t的Q235A鋼板 |
||||
|
類型 |
直流三線 |
||||
|
工作電壓 |
DC10-30V |
||||
|
響應頻率 |
1000Hz |
||||
|
泄露電流 |
100uA以下 |
||||
|
控制 輸出 |
殘留電壓 |
2V以下（負載電流200mA及導線長2m時） |
|||
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||||
|
顯示燈 |
紅色LED |
||||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||||
|
環境溫度 |
工作時及保存時：各-25℃—70℃（不結冰，霜露） |
||||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||
|
振動（耐久） |
10~55Hz 1.5mm雙振幅 |
||||
|
防護等級 |
IEC規格 IP67 |
||||
|
連接方式 |
導線連接（標準導線長度為2m） |
||||
|
材 質 |
外殼 |
PC |
|||
|
導線 |
PVC |
||||
* 直流開關部的應答頻率數為平均值。
|
尺寸圖： |

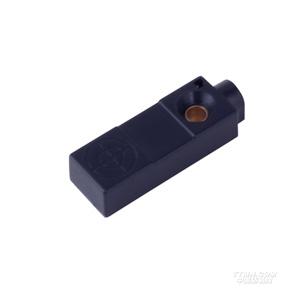

SP08F三線（直流）
|
尺寸 |
7.5×8×24 |
||||
|
型號 |
SP08F-02BPA |
SP08F-02BPB |
SP08F-02BNA |
SP08F-02BNB |
|
|
輸出方式 |
PNP |
NPN |
|||
|
輸出狀態 |
NO |
NC |
NO |
NC |
|
|
額定動作距離 |
2.5mm齊平 |
||||
|
設定距離 |
0~2mm |
||||
|
檢測物體 |
金屬 |
||||
|
標準檢測體 |
12×12×1t的Q235A鋼板 |
||||
|
類型 |
直流三線 |
||||
|
工作電壓 |
DC10-30V |
||||
|
響應頻率 |
1000Hz |
||||
|
泄露電流 |
100uA以下 |
||||
|
控制 輸出 |
殘留電壓 |
2V以下（負載電流200mA及導線長2m時） |
|||
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||||
|
顯示燈 |
紅色LED |
||||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||||
|
環境溫度 |
工作時及保存時：各-25℃—70℃（不結冰，霜露） |
||||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||
|
振動（耐久） |
10~55Hz 1.5mm雙振幅 |
||||
|
防護等級 |
IEC規格 IP67 |
||||
|
連接方式 |
導線連接（標準導線長度為2m） |
||||
|
材 質 |
外殼 |
PC |
|||
|
導線 |
PVC |
||||
* 直流開關部的應答頻率數為平均值。
SP08F兩線
|
尺寸 |
7.5×8×24 |
||
|
型號 |
SP08F-02BLA |
SP08F-02BLB |
|
|
額定動作距離 |
2.5mm非齊平
|
||
|
設定距離 |
0~2mm |
||
|
檢測物體 |
金屬 |
||
|
標準檢測體 |
12×12×1t的Q235A鋼板 |
||
|
類型 |
直流兩線 |
||
|
工作電壓 |
DC10-30V |
||
|
響應頻率 |
400Hz |
||
|
泄露電流 |
0.6mA以下 |
||
|
控制 輸出 |
殘留電壓 |
4V以下（及導線長2m時） |
|
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||
|
顯示燈 |
紅色LED |
||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||
|
環境溫度 |
工作時及保存時：各-25℃—70℃（不結冰，霜露） |
||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||
|
振動（耐久） |
10~55Hz 1.5mm雙振幅 |
||
|
防護等級 |
IEC規格 IP67 |
||
|
連接方式 |
導線連接（標準導線長度為2m） |
||
|
材 質 |
外殼 |
PC |
|
|
導線 |
PVC |
||
* 直流開關部的應答頻率數為平均值。
|
尺寸圖： |

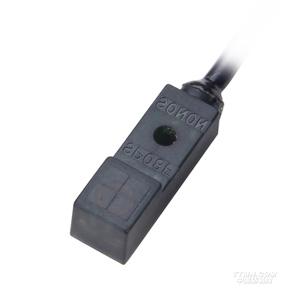

SP08H三線（直流）
|
尺寸 |
8×8×26 |
||||
|
型號 |
SP08H-02BPA |
SP08H-02BPB |
SP08H-02BNA |
SP08H-02BNB |
|
|
輸出方式 |
PNP |
NPN |
|||
|
輸出狀態 |
NO |
NC |
NO |
NC |
|
|
額定動作距離 |
2.5mm齊平 |
||||
|
設定距離 |
0~2mm |
||||
|
檢測物體 |
金屬 |
||||
|
標準檢測體 |
12×12×1t的Q235A鋼板 |
||||
|
類型 |
直流三線 |
||||
|
工作電壓 |
DC10-30V |
||||
|
響應頻率 |
1000Hz |
||||
|
泄露電流 |
100uA以下 |
||||
|
控制 輸出 |
殘留 電壓 |
2V以下（負載電流200mA及導線長2m時） |
|||
|
開關 容量 |
100mA（DC12V時）200mA（DC24V時） |
||||
|
顯示燈 |
紅色LED |
||||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||||
|
環境溫度 |
工作時及保存時：各-25℃—70℃（不結冰，霜露） |
||||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||
|
振動（耐久） |
10~55Hz 1.5mm雙振幅 |
||||
|
防護等級 |
IEC規格 IP67 |
||||
|
連接方式 |
導線連接（標準導線長度為2m） |
||||
|
材 質 |
外殼 |
PC |
|||
|
導線 |
PVC |
||||
* 直流開關部的應答頻率數為平均值。
|
尺寸圖： |

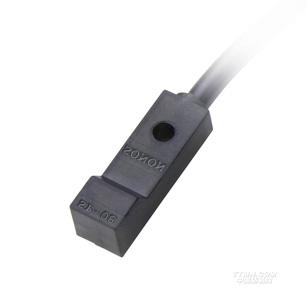

SP10三線（直流）
|
尺寸 |
6×8×25 |
||||
|
型號 |
SP10-03BPA |
SP10-03BPB |
SP10-03BNA |
SP10-03BNB |
|
|
輸出形式 |
PNP |
NPN |
|||
|
輸出狀態 |
NO |
NC |
NO |
NC |
|
|
額定動作距離 |
3mm±10% |
||||
|
設定距離 |
0~2.4mm |
||||
|
檢測物體 |
金屬 |
||||
|
標準檢測體 |
12×12×1t的Q235A鋼板 |
||||
|
類型 |
直流三線 |
||||
|
工作電壓 |
DC10-30V |
||||
|
響應頻率 |
600Hz以上 |
||||
|
泄露電流 |
100Ua以下 |
||||
|
控制 輸出 |
殘留電壓 |
2V以下（負載電流100Ma及導線長2m時） |
|||
|
開關容量 |
NPN集電極開路 100Ma以下 （DC30V以下） |
||||
|
顯示燈 |
紅色LED |
||||
|
短路保護 |
逆向連接保護 輸出短路保護（200Ma以上） |
||||
|
環境溫度 |
工作時及保存時：各-25℃—70℃（不結冰，霜露） |
||||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||
|
振動（耐久） |
10~55Hz 1.5mm雙振幅 |
||||
|
防護等級 |
IEC規格 IP67 |
||||
|
連接方式 |
導線連接（標準導線長度為2m） |
||||
|
材 質 |
外殼 |
PC |
|||
|
導線 |
PVC |
||||
* 直流開關部的應答頻率數為平均值。
SP10兩線
|
尺寸 |
6×8×25 |
||
|
型號 |
SP08-02BLA |
SP08-02BLB |
|
|
輸出狀態 |
NO |
NC |
|
|
額定動作距離 |
3mm非齊平
|
||
|
設定距離 |
0~2mm |
||
|
檢測物體 |
金屬 |
||
|
標準檢測體 |
12×12×1t的Q235A鋼板 |
||
|
類型 |
直流兩線 |
||
|
工作電壓 |
DC10-30V |
||
|
響應頻率 |
600Hz以上 |
||
|
泄露電流 |
100uA以下 |
||
|
控制 輸出 |
殘留電壓 |
1V以下（及導線長2m時） |
|
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||
|
顯示燈 |
紅色LED |
||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||
|
環境溫度 |
工作時及保存時：各-25℃—70℃（不結冰，霜露） |
||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||
|
振動（耐久） |
10~55Hz 1.5mm雙振幅 |
||
|
防護等級 |
IEC規格 IP67 |
||
|
連接方式 |
導線連接（標準導線長度為2m） |
||
|
材 質 |
外殼 |
PC |
|
|
導線 |
PVC |
||
* 直流開關部的應答頻率數為平均值。
|
尺寸圖： |

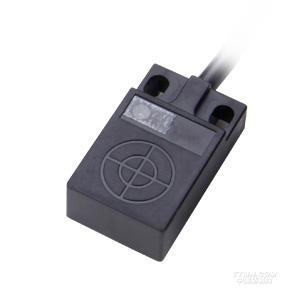

SP18三線（直流）
|
尺寸 |
10×18×30 |
||||
|
型號 |
SP18-05DPA |
SP18-05DPB |
SP18-05DNA |
SP18-05DNB |
|
|
輸出形式 |
PNP |
NPN |
|||
|
輸出狀態 |
NO |
NC |
NO |
NC |
|
|
額定動作距離 |
5mm非齊平 |
||||
|
設定距離 |
0~4mm |
||||
|
檢測物體 |
金屬 |
||||
|
標準檢測體 |
27×27×1t的Q235A鋼板 |
||||
|
類型 |
直流三線 |
||||
|
工作電壓 |
DC10-30V |
||||
|
響應頻率 |
800Hz |
||||
|
泄露電流 |
100uA以下 |
||||
|
控制 輸出 |
殘留電壓 |
2V以下（負載電流200mA及導線長2m時） |
|||
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||||
|
顯示燈 |
紅色LED |
||||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||||
|
環境溫度 |
工作時及保存時：各-25℃—70℃（不結冰，霜露） |
||||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||
|
振動（耐久） |
10~55Hz 1.5mm雙振幅 |
||||
|
防護等級 |
IEC規格 IP67 |
||||
|
連接方式 |
導線連接（標準導線長度為2m） |
||||
|
材 質 |
外殼 |
PC |
|||
|
導線 |
PVC |
||||
* 直流開關部的應答頻率數為平均值。
