電感式傳感器--模擬量輸出
發布時間：2012-10-25
|
尺寸圖： |

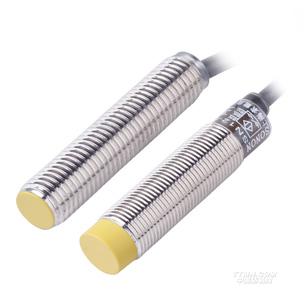

MN12
|
型號 |
MN12-02BLU |
MN12-02BLI |
MN12-04DLU |
MN12-04DLI |
|
|
額定動作距離 |
2mm（齊平安裝） |
4mm（非齊平安裝） |
|||
|
設定距離 |
0.2……….2mm |
0.4…………….4mm |
|||
|
標準檢測體 |
18×18×1t的Q235A鋼板 |
||||
|
型號 |
電壓輸出 |
電流輸出 |
電壓輸出 |
電流輸出 |
|
|
額定電壓 |
15~30V |
||||
|
波峰電壓Vpp（余波） |
≤10% |
||||
|
空載電流 |
≤8mA |
||||
|
電壓輸出 |
0...10/0...5 |
||||
|
電流輸出 |
0...20mA |
||||
|
接通延時 |
≤8ms |
||||
|
消耗電流 |
＞20mA |
||||
|
瞬時保護 |
2KV,1ms，1KΩ |
||||
|
檢測頻率 |
200Hz |
||||
|
溫度誤差 |
±5% |
||||
|
線性誤差 |
±3% |
||||
|
重復精度 |
≤2% |
||||
|
溫度范圍 |
-10℃-----70℃ |
||||
|
負載電阻 |
1K |
||||
|
極性保護 |
具備 |
||||
|
斷線保護 |
具備 |
||||
|
短路保護 |
具備 |
||||
|
固定轉矩 |
25Nm |
||||
|
允許電壓波動 |
≤5% |
||||
|
環境溫度 |
-20℃——80℃ |
||||
|
防護等級 |
IEC規格 IP67 |
||||
|
材 質 |
外殼 |
黃銅鍍鉻 |
|||
|
檢測面 |
PBT |
||||
MN12
|
型號 |
MN12-02BLIU |
MN12-04DLIU |
|
|
額定動作距離 |
2mm（齊平安裝） |
4mm（非齊平安裝） |
|
|
設定距離 |
0.2……….2mm |
0.4…………….4mm |
|
|
標準檢測體 |
18×18×1t的Q235A鋼板 |
||
|
型號 |
電壓+電流輸出 |
電壓+電流輸出 |
|
|
額定電壓 |
15~30V |
||
|
波峰電壓Vpp（余波） |
≤10% |
||
|
空載電流 |
≤8mA |
||
|
電壓輸出 |
0...10/0...5 |
||
|
電流輸出 |
0...20mA |
||
|
接通延時 |
≤8ms |
||
|
消耗電流 |
＞20mA |
||
|
瞬時保護 |
2KV,1ms，1KΩ |
||
|
檢測頻率 |
200Hz |
||
|
溫度誤差 |
±5% |
||
|
線性誤差 |
±3% |
||
|
重復精度 |
≤2% |
||
|
溫度范圍 |
-10℃-----70℃ |
||
|
負載電阻 |
1K |
||
|
極性保護 |
具備 |
||
|
斷線保護 |
具備 |
||
|
短路保護 |
具備 |
||
|
固定轉矩 |
25Nm |
||
|
允許電壓波動 |
≤5% |
||
|
環境溫度 |
-20℃——80℃ |
||
|
防護等級 |
IEC規格 IP67 |
||
|
材 質 |
外殼 |
黃銅鍍鉻 |
|
|
檢測面 |
PBT |
||
|
尺寸圖： |

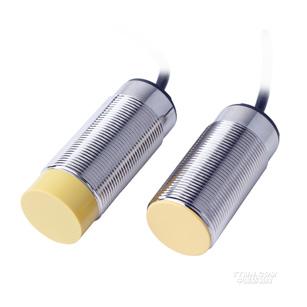

SN30J三線（直流）
|
尺寸 |
M30 |
||||
|
型號 |
SN30J-10BPA |
SN30J-10BPB |
SN30J-10BNA |
SN30J-10BNB |
|
|
輸出形式 |
PNP |
NPN |
|||
|
輸出狀態 |
NO |
NC |
NO |
NC |
|
|
額定動作距離 |
10mm |
10mm |
10mm |
10mm |
|
|
設定距離 |
0~8mm |
0~8mm |
0~8mm |
0~8mm |
|
|
檢測物體 |
金屬 |
||||
|
標準檢測體 |
45×45×1t的Q235A鋼板 |
||||
|
類型 |
直流三線 |
||||
|
工作電壓 |
DC10-30V |
||||
|
響應頻率 |
100Hz |
||||
|
泄露電流 |
100uA以下 |
||||
|
控制 輸出 |
殘留電壓 |
2.5V以下（負載電流200mA及導線長2m時） |
|||
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||||
|
顯示燈 |
紅色LED |
||||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||||
|
耐受壓力 |
40bar |
||||
|
環境溫度 |
動作時及保存時：各-25℃—70℃（不結冰，霜露） |
||||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.7%以下 |
||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||
|
振動（耐久） |
10~70Hz上下振幅1.7mm |
||||
|
保護結構 |
IP67 |
||||
|
連接方式 |
PVC電纜 |
||||
|
材 質 |
外殼 |
不銹鋼 |
|||
|
檢測面 |
PBT |
||||
* 直流開關部的應答頻率數為平均值。
|
尺寸圖： |

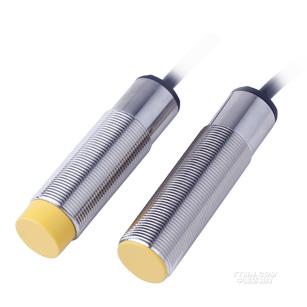

MN18
|
型號 |
MN18-05BLU |
MN18-05BLI |
MN18-08DLU |
MN18-08DLI |
|
|
額定動作距離 |
5mm（齊平安裝） |
8mm（非齊平安裝） |
|||
|
設定距離 |
0.5……….5mm |
0.8…………….8mm |
|||
|
標準檢測體 |
27×27×1t的Q235A鋼板 |
||||
|
型號 |
電壓輸出 |
電流輸出 |
電壓輸出 |
電流輸出 |
|
|
額定電壓 |
15~30V |
||||
|
波峰電壓Vpp（余波） |
≤10% |
||||
|
空載電流 |
≤8mA |
||||
|
電壓輸出 |
0...10/0...5 |
||||
|
電流輸出 |
0...20mA |
||||
|
接通延時 |
≤8ms |
||||
|
消耗電流 |
＞20mA |
||||
|
瞬時保護 |
2KV,1ms，1KΩ |
||||
|
檢測頻率 |
200Hz |
||||
|
溫度誤差 |
±5% |
||||
|
線性誤差 |
±3% |
||||
|
重復精度 |
≤2% |
||||
|
溫度范圍 |
-10℃-----70℃ |
||||
|
負載電阻 |
1K |
||||
|
極性保護 |
具備 |
||||
|
斷線保護 |
具備 |
||||
|
短路保護 |
具備 |
||||
|
固定轉矩 |
25Nm |
||||
|
允許電壓波動 |
≤5% |
||||
|
環境溫度 |
-20℃——80℃ |
||||
|
防護等級 |
IEC規格 IP67 |
||||
|
材 質 |
外殼 |
黃銅鍍鉻 |
|||
|
檢測面 |
PBT |
||||
MN18
|
型號 |
MN18-05BLIU |
MN18-08DLIU |
|
|
額定動作距離 |
5mm（齊平安裝） |
8mm（非齊平安裝） |
|
|
設定距離 |
0.2……….2mm |
0.4…………….4mm |
|
|
標準檢測體 |
27×27×1t的Q235A鋼板 |
||
|
型號 |
電壓+電流輸出 |
電壓+電流輸出 |
|
|
額定電壓 |
15~30V |
||
|
波峰電壓Vpp（余波） |
≤10% |
||
|
空載電流 |
≤8mA |
||
|
電壓輸出 |
0...10/0...5 |
||
|
電流輸出 |
0...20mA |
||
|
接通延時 |
≤8ms |
||
|
消耗電流 |
＞20mA |
||
|
瞬時保護 |
2KV,1ms，1KΩ |
||
|
檢測頻率 |
200Hz |
||
|
溫度誤差 |
±5% |
||
|
線性誤差 |
±3% |
||
|
重復精度 |
≤2% |
||
|
溫度范圍 |
-10℃-----70℃ |
||
|
負載電阻 |
1K |
||
|
極性保護 |
具備 |
||
|
斷線保護 |
具備 |
||
|
短路保護 |
具備 |
||
|
固定轉矩 |
25Nm |
||
|
允許電壓波動 |
≤5% |
||
|
環境溫度 |
-20℃——80℃ |
||
|
防護等級 |
IEC規格 IP67 |
||
|
材 質 |
外殼 |
黃銅鍍鉻 |
|
|
檢測面 |
PBT |
||
