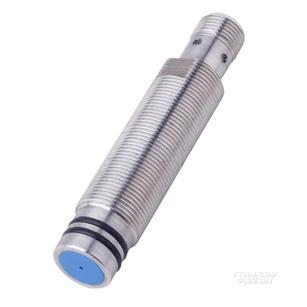

電感式傳感器--耐高壓型
發布時間：2012-10-25
|
尺寸圖： |
SN12H和三線（直流）
|
尺寸 |
M12 |
||||
|
型號 |
SN12h-1B5PA |
SN12h-1B5PB |
SN12h-1B5NA |
SN12h-1B5NB |
|
|
輸出方式 |
PNP |
NPN |
|||
|
輸出狀態 |
NO |
NC |
NO |
NC |
|
|
檢測距離（mm） |
1.5±10% |
1.5±10% |
|||
|
設定距離 |
0~1.5mm |
0~1.5mm |
|||
|
檢測物體 |
金屬 |
||||
|
標準檢測體 |
18×18×1t的Q235A鋼板 |
||||
|
類型 |
直流三線 |
||||
|
工作電壓 |
DC10-30V |
||||
|
響應頻率 |
600Hz |
||||
|
泄露電流 |
100uA以下 |
||||
|
控制 輸出 |
殘留電壓 |
2.5V以下（負載電流200mA時） |
|||
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||||
|
耐受壓力 |
500bar |
||||
|
環境溫度 |
動作時及保存時：各-25℃—80℃ |
||||
|
溫度的影響 |
溫度范圍-25℃—80℃，+23℃時檢測距離的±10% |
||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||
|
振動（耐久） |
10~50Hz上下振幅1.5mm X,Y,Z各向2H |
||||
|
沖擊（耐久） |
500m/s2 X、Y、Z各方向10次 1,000m/s2 X、Y、Z各方向 10次 |
||||
|
保護結構 |
IP68 |
||||
|
連接方式 |
PVC電纜 |
||||
|
材 質 |
外殼 |
不銹鋼 |
|||
|
檢測面 |
PBT |
||||
*1. 請在紅色顯示燈應燈亮的范圍內使用。
*2. 直流開關部的應答頻率數為平均值。
|
尺寸圖： |
SN18H三線（直流）
|
尺寸 |
M18 |
||||
|
型號 |
SN18h-05BPA |
SN18h-05BPB |
SN18h-05BNA |
SN18h-05BNB |
|
|
輸出形式 |
PNP |
NPN |
|||
|
輸出狀態 |
NO |
NC |
NO |
NC |
|
|
額定動作距離 |
2mm |
2mm |
2mm |
2mm |
|
|
設定距離 |
0~4.0mm |
0~6.4mm |
0~4.0mm |
0~6.4mm |
|
|
檢測物體 |
金屬 |
||||
|
標準檢測體 |
27×27×1t的Q235A鋼板 |
||||
|
類型 |
直流三線 |
||||
|
工作電壓 |
DC10-30V |
||||
|
響應頻率 |
200Hz |
||||
|
泄露電流 |
100uA以下 |
||||
|
控制 輸出 |
殘留電壓 |
2.5V以下（負載電流200mA及導線長2m時） |
|||
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||||
|
耐受壓力 |
500bar |
||||
|
環境溫度 |
動作時及保存時：各-25℃—80℃（不結冰，霜露） |
||||
|
溫度的影響 |
溫度范圍-25℃—80℃，+23℃時檢測距離的±10%以下 |
||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||
|
振動（耐久） |
10~50Hz上下振幅1.5mm |
||||
|
保護結構 |
IP68 |
||||
|
連接方式 |
PVC電纜 |
||||
|
材 質 |
外殼 |
不銹鋼 |
|||
|
檢測面 |
PBT |
||||
* 直流開關部的應答頻率數為平均值。
