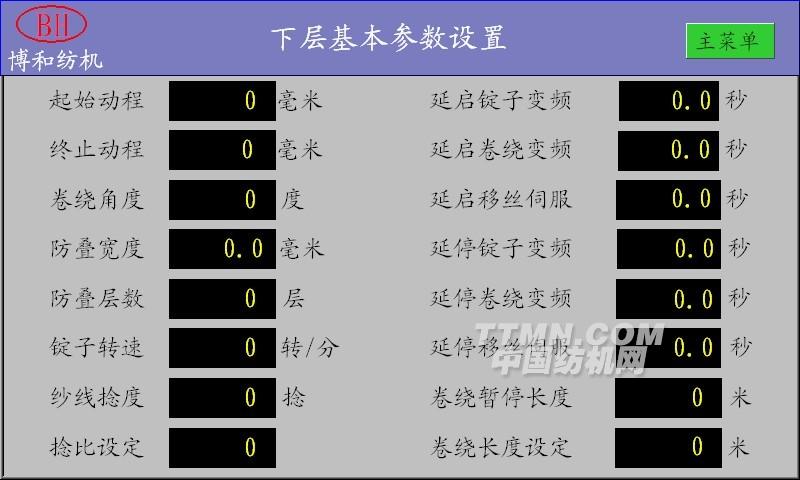

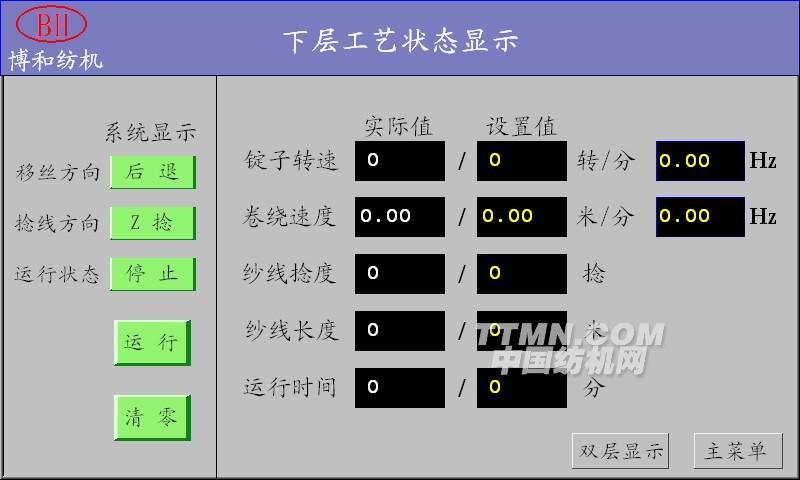

該控制系統采用基于隆昌倍捻機專用運動控制LCBNJ-10和WEINVIEW系列觸摸屏的捻線機自動控制系統。通過LCBNJ-10運動控制完成了捻線機系統中橫動電機，卷繞電機和錠子電機的轉速控制，并通過WEINVIEW系列觸摸屏可以完成各項數據和參數的設置，快速完成紗線產品的生成工藝的變換。

一、倍捻機工藝介紹

      捻線機是通過對橫動電機，錠子電機和卷繞電機的轉速控制將多股細紗捻成一股的紡織機械設備。作用是將紗或并合后股紗制品加工成線型制品、供織造和針織用線。
      捻線機適用于：棉紗、棉、化纖纖維、繡花線、錦綸、滌綸、人造絲、縫紉線、真絲、玻璃纖維等加捻、合股工程。

二、配置方案

序號	設備型號	品牌	訂貨號	數量
1	LCBNJ-10	隆昌	CT7 216-1AH33-0X24	1
2	WEINVIEW觸摸屏	隆昌	CT6 T06-CH010	1

控制系統示意圖



捻線機的控制系統主要由倍捻專用運動控制 LCBNJ-10、 WEINVIEW系列觸摸屏、變頻器，伺服電機驅動器、伺服電機、霍爾開關等構成。



PLC程序設計

 本系統中，LCBNJ-10主要完成以下功能：
1）通過發送高速脈沖給伺服驅動器驅動橫動電機；
2）通過MODBUS通信控制卷繞電機和錠子電機的轉速；
3）完成對霍爾速度傳感器的高速脈沖采集并轉換為實際轉速；
