RFRL30高速劍桿織機

浙江日發紡織機械有限公司

2011年08月31日　　來源：中國紡機網編輯部

★ 高速電子絞邊裝置，可根據工藝需要設置不同的工作時間。從控制面板進行工作時間設定，快速適應最廣泛的織物類型，最有效地控制緯紗牽伸。
★ 高速電子儲緯器，質量輕、體積小、具有補緯功能，退解張力均勻，能滿足高速引緯要求。
★ 開口裝置采用適宜高速的電子多臂機或多種電子提花機。多臂機最多可驅動20片棕框，運動精確可靠,承載力大，開口設計合理。
5．自動化功能
★ 慢速尋緯功能：在緯紗斷頭時將織機自動回轉到斷緯時的織口，可以輕松地修補斷緯，縮短找緯時間,啟動時自動進行織口補償、自動調整經紗張力，根據不同的纖維情況，選擇合適的程序進行循環修正,有效避免停車檔，確保織物品質完美。
★ 自動控制功能：過載保護、斷經自停、斷緯自停、織口自動補償、經紗張力自動調整、自動控制織邊絞邊時間、空打緯（緯數數字控制）、網絡監控、自動檢測/復位、自動故障診斷、自動顯示等。
6．先進可靠的電子控制系統，性能更穩定
★ 人性化友好用戶操作界面，使用方便、效率高、信息量大。能實現雙向通訊，可即時設定、調整各種工藝參數，進行工藝編程。操作臺處于織機正面的左側，靠近主控按鈕及選緯器，操作方便；獨立放置，隔絕振動。
★ 先進的多功能CPU電子控制系統，性能穩定可靠，能管理和監控所有的電控單元，并通過輸入／輸出接口控制所有的外接設備(電子多臂機/提花機)。開放式USB接口，方便將各種設定參數和程序輸入/輸出,輕松實現數據的存儲轉移復制。能快速采集、監測織機狀況，及時進行自動控制和調整。
7．織機整體外觀
★ 采用人機工程學設計理念，對外觀整體進行優化設計，有效隔離織機噪聲源，避免織機對人體造成危害,保持織機零部件清潔，保障織機安全有效的運行。織機整體外觀協調、美觀、獨具特色，體現出高品質。
8．優良的性能價格比
【技術參數】
項目規格可選配置
筘幅公稱筘幅：170 、190、200、220、 230、240、260、290、320、340、

360、380cm
有效筘幅：公稱筘幅減去0～80cm
織造范圍棉及合成纖維紗：500tex(1.2Ne)～5tex(120Ne)
粗和精毛紗：680tex(1.5Nm)～10tex(100Nm)
長絲：10dtex (9Td)～1650dtex (1500Td)
織物重量：20～850克/米2
織機速度設計轉速：700轉/分
工藝轉速：450～650轉/分依幅寬、配置而定
最大入緯率：1500米/分依幅寬、配置而定
緯紗緯紗選擇：4~8色，線性電子選緯器，或步進電子選緯器8色電磁選緯器
儲緯:定鼓存儲式電子儲緯器
緯剪: 機械式
動力傳動控制：7.5kw三相異步電機、電磁離合制動器，或超啟動馬達直接驅動
主電機：7.5kw2極交流三相異步電機320cm幅寬以上4極
開口高速電子多臂機，最多20片綜框，或積極式凸輪開口，最多8片綜框
電子提花機
打緯雙側共軛凸輪帶動筘座
引緯空間曲柄連桿機構，無導鉤
送經連續式交流伺服電子送經
單經軸雙經軸
邊盤直徑：φ1000mm φ800mm φ700/φ500mm
卷取連續式交流伺服電子卷取
機內卷布600mm機外卷布1200mm
緯密范圍：2～200根/厘米
布邊絞邊裝置: 線性電子絞邊，或步進電子絞邊
邊剪:機械式，可選電子式
邊撐：左右獨立邊撐，可選全幅邊撐
潤滑集中壓力供油噴淋潤滑、油浴潤滑
停車裝置經停：6列或8列電氣觸點式停經裝置
緯停：電子式高靈敏壓電檢測裝置
其它：絞邊紗、廢邊紗斷頭自停
停車顯示：控制面板顯示停車原因，多功能4色燈停車顯示
自動功能自動定位停車/慢速尋緯/織口補償/調整經紗張力，自動檢測/復位/故障顯示
電氣控制控制：多功能CPU控制系統，能控制、監控、自動診斷、信息顯示
觸摸屏或大液晶屏顯示雙向通訊，即時調整/設定參數、編程

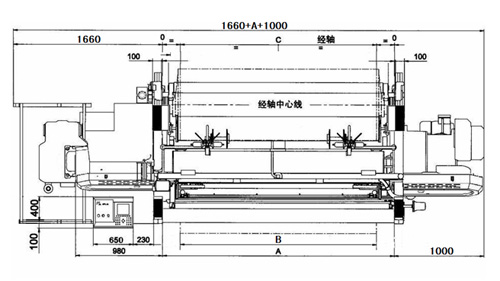

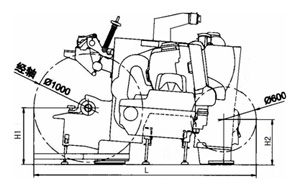

【外形尺寸簡圖】

小
170210017009001700910
19023001900110019001110
20024002000120020001210
22026002200140022001410
23027002300150023001510
24028002400160024001610
26030002600180026001810
29034002900210029002110
32038003200240032002410
34040003400260034002610
36042003600280036002810
