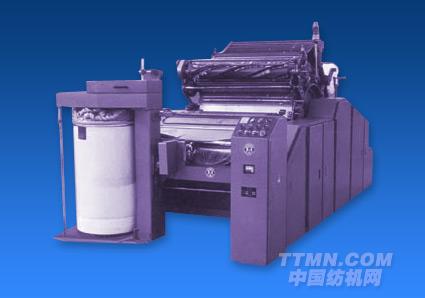

FA212梳棉機

江陰機械制造有限公司

2011年09月02日　　來源：中國紡機網編輯部

FA212梳棉機是我公司九十年代開發的產品，運行穩定可靠，價格適中，是棉紡行業設備更新和技術改造的上乘之選。
FA212B梳棉機是我公司最近根據市場需求開發的另一款中檔產品，除秉承了FA212的優點外，還增加了一些新的結構，以供用戶更廣泛的選擇。

結構特點：
　　1. 適用于棉卷喂棉，也可配棉箱。
　　2. 主傳動采用高阻電機三角帶直接傳動錫林。平皮帶傳刺輥；錫林、刺輥間的牽伸比得到了保證，并簡化了傳動結構。
　　3. 道夫傳動采用進口變頻實現無級調速，傳動機構采用特殊的圓弧齒形帶傳動，壽命長、噪音低。
　　4. 特殊的三羅拉剝棉機構，帶有高速粉碎棍。
　　5. 刺輥下特殊的預分梳板加除塵刀結構和前三后二的固定蓋板，增加了分梳面積，增強了分梳能力。
　　6. 吸塵系統：機外連續吸，間隙吸選用。
　　7. 車肚為特殊結構的簾子輸送，該簾子絕對不跑偏，在國內首創，為我公司專利技術（專利申請號：95240482.6）

道夫傳動采用特殊結構的圓弧齒型帶柔性傳動道夫及三羅拉剝棉
結構簡單，傳動平穩，噪音低，并帶有特殊的齒形帶漲緊機構。特殊結構的簾子傳送，在國內首創

主要技術參數為我公司專利技術（專利申請號：95240482.

序號	項目	參數及規格	備注
1	機別	右手	面對出條處，主傳動在右側
2	機幅	1020mm	錫林筒體寬度
3	可加工纖維長度	22-76mm
4	生產能力（理論）	40Kg／臺時	推薦工作產量28Kg／臺時
5	適用棉卷規格	最大直徑Φ550寬度980mm
6	棉箱寬度	920-960mm
7	棉層定量	400-800g／m
8	棉條定量	3.5-6.5g/m
9	最大出條速度	130m/min
10	給棉板工作面長度	28、30、32、46、60mm	五種，用戶選用一種
11	給棉加壓重量	34.3-55.8N/cm
12	給棉羅拉直徑	Φ70mm
13	刺輥分梳板規格	長1020×寬56mm	不含除塵刀寬度
14	刺毛輥工作直徑	Φ250mm	裸狀溝底Φ239mm
15	刺毛輥速度	錫林330r/min時；860r/min 760r/min 錫林360r/min時；940r/min 830r/min
16	錫林工作直徑	Φ1290mm	裸狀Φ1284mm
17	錫林速度（選用）	330r/min,360r/min	馬達皮帶輪Φ125mm,Φ136mm
18	蓋板工作工作根數/總根數	41/106	踵趾差0.56mm
19	蓋板運行速度	162,196,244（紡棉） 81,98,122（紡化纖）	錫林330r/min
19	蓋板運行速度	177,214,266（紡棉） 89,107,133（紡化纖）	錫林360r/min
20	附加梳理部件	刺輥分梳板，前三后二固定蓋板
21	道夫工作直徑	Φ706mm	裸狀Φ698mm
22	道夫速度	8-35r/min	快速時運轉
23	道夫變速方式	變頻無級調速	生頭時用慢速
24	剝棉型式	三羅拉剝棉
25	抄針方式	機上羅拉抄針
26	適用抄磨輥直徑	Φ140-Φ160mm
27	牽伸倍數	72-132
28	全機吸風量	180m３/h吸口負壓≥800Pa
29	車肚花排出型式	車肚簾子輸送裝置
30	全機吸塵點	四個
31	適用條筒規格	Φ600 × 900mm, Φ900 × 1100mm	選用一種
32	拖動功率：主電機道夫電機剝棉清潔輥電機蓋板清潔輥電機	3KW 1.1KW 0.06KW 0.37KW	（拖動錫林、刺輥、蓋板）（拖動道夫、前壓輥、圈條器、給棉、輸送簾子）（車肚吹槽專用）（拖動清潔輥）
33	占地面積	長3840 × 寬2061mm	Φ600mm棉條筒
34	機器凈重	4500kg


1.車肚花吸點 2.給棉羅拉 3.刺輥 4.刺輥分梳板 5.刺輥吸點 6.錫林 7.蓋板 8.蓋板花吸點 9.道夫三角區吸點 10.道夫 11.輸送簾子 12.剝棉羅拉 13.清潔輥吸點 14.皮圈導棉器 15.前壓輥 16.圈條器
