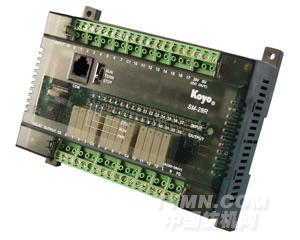

超小型PLC-SM1系列

   性能特色:

SM1系列PLC是為滿足市場對10點、14點、16點、28點（新品）、16點－24點以內的低價格、高性能的PLC的需求而設計、開發的新產品。該系列產品具有更強的通訊功能，16點、24點的各帶有2個通訊口（一個為RS-232C、一個為RS-485），使通訊更為 便捷。該產品可以廣泛應用于一冶金、煤炭、化工、輕紡、食品等行 業的生產機械、工業流水線，各種機床的工業控制設備中。

采用Flash ROM ,停電記憶無需電池

備用二個通訊口RS--232C和RS-485

通過RS-232C通訊口即可與編程器S-20P、S-10HP、S-100HP通訊，又可與上位計算機、S系列PLC、顯示器等進行CCM協議通訊（最大90太，SM1系列PLC僅從機功能）、無協議通訊；

通過RS-485通訊口即可與其他設備進行CCM協議通訊，又可與SM1系列PLC構成網絡（最大32臺）


 性能規格:

項目 規格


程序執行方式                                  循環掃描方式

I/O傳送方式                                   成批傳送/直接傳送/中斷功能

編程語言                                      梯形圖、級式共用

指令種類                                      125條(順序52條，控制20條，數據處理50條)


執行速度                                      1us/word

用戶程序容量(words)                           2K，FLASH ROM保存

內部線圈點數                                   256點

級                                             256點

定時器(T)                                      128點(0.1s 0.01s)

計數器(C)                                      128點(0-9999999)

數據寄存器數                                   1.5K字，不含T/C經過值，特殊寄存器

高速計數/外部中斷                             2點，可組合成8種方式，高速計數；計數速度1.4kpps，可預置24個比較值。

                                              外部中斷：最小有效脈沖寬度為30us

定時掃描間隔設定                              掃描時間間隔可在0～99ms范圍內以1ms為單位設定(0 表示定時掃描)

軟件濾波輸入點                                全部輸入點，濾波時間在0～99ms范圍內可自由設定(0表示無軟件濾波)

保護方式 口令功能

自診斷功能                                    上電自檢、監控定時器、語法檢查等

 型號一覽:


型號                    類型                                      供電電源                                 I/O點數

SM1-10R                5點DC24VNPN輸入5點繼電器輸出                  AC電源                                   10點

SM1-14R                8點DC24VNPN輸入8點繼電器輸出                                                            14點

SM1-16R                10點DC24VNPN輸入6點繼電器輸出                                                           16點

SM1-16R-C              10點DC24VNPN輸入6點繼電器輸出                DC電源

SM1-16T                10點DC24VNPN輸入6點晶體管輸出                AC電源

SM1-16T-C              10點DC24VNPN輸入6點晶體管輸出                DC電源

SM1-24R                14點DC24VNPN輸入10點繼電器輸出               AC電源                                      24點

SM1-24R-C              14點DC24VNPN輸入10點繼電器輸出               DC電源

SM1-24T                14點DC24VNPN輸入10點晶體管輸出               AC電源

SM1-24T-C              14點DC24VNPN輸入10點晶體管輸出               DC電源

SM1-28R                16點DC24VNPN輸入5點繼電器輸出                AC電源                                      28點
