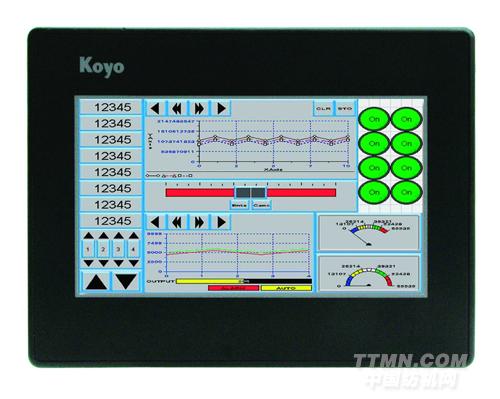

EA7E-TW10CL-C
光洋電子（無錫）有限公司
公司名稱：光洋電子（無錫）有限公司
.jpg)
性能特色:
TFT彩色LCD
16384K彩色
Ethernet 10M/100M自適應口(RJ-45)×1
聲音輸出
SD卡插槽
外形尺寸：299.0×209.0×71.0 (W×H×D )
性能規格:
項 目 規 格
顯示部分性能 顯示尺寸 10英寸(16:9寬屏）
顯示材料 TFT彩色LCD
顯示色/輝度 16384K彩色
分辨率 800×480 (WVGA)
有效顯示尺寸(mm) 222.00W×132.48H
輝度調整 本體的配置畫面中設定（也可通過作圖軟件設定部品來進行設定）
背光 背光燈 LED（平均壽命：連續點燈20,000小時以上/25攝氏度）※1
背景燈交換 不可
自動休眠功能 本體的配置畫面中設定 （也可通過作圖軟件設定部品來進行設定）
觸摸屏 觸摸屏 模擬型（分辨率1024W×1024H）
外部接口 PLC連接用 串口 通訊方式：RS232C,RS422/485(2/4線式) D-SUB-15P×1 ※2 數據長度：7/8位 檢驗： None/odd/Even 停止位：1/2位 傳輸速度(bps):2400/4800/9600/19200/38400
以太網口 Ethernet 10BASE-T/100BASE-TX(RJ-45)×1※3
畫面數據傳輸用 USB USB(B) 2.0×1
以太網口 Ethernet 10BASE-T/100BASE-TX(RJ-45)×1 ※3
打印機連接用 無
SD卡插槽 SD插槽(3.3V限定)最大32G(FAT32格式)
蜂鳴器輸出 有 發振頻率2300±300HZ（根據使用環境的不同，音質會發生變化）
以太網口 Ethernet 10BA
USB USB(A) 1.1×1 ※4
線輸出 輸出電平1Vrms, 輸出阻抗10kΩ
一般規格 電源電壓 DC24V(AC100/200V電源模塊供選購，型號：EA-AC)
電源電壓容許變動范圍 DC20.4 ～ 28.8V
容許瞬停時間 5ms以內
消耗功率 15W
使用環境溫度 0 ～ 50℃
保存環境溫度 -20 ～ 60℃
使用、保存環境濕度 10 ～ 85% RH(無凝露)
抗干擾 干擾電壓AC1000Vp-p 脈沖寬度 1μs 上升時間1ns
耐壓 DC1000V 1分鐘(DC電源端子～FG端子間)
絕緣阻抗 DC500V 20MΩ以上(DC電源端子～FG端子間)
耐振動 IEC61131-2 標準 10-57Hz：0.075mm 57-150Hz：9.8㎡/s (X,Y,Z各方向10次)
耐沖擊 最大147㎡/s 11ms (X,Y,Z各方向2次)
耐靜電 IEC61000-4-2標準 接觸：4KV 大氣：8KV
耐腐蝕 避免腐蝕性氣體
接地 D種接地
防護等級 相當于IP65(表面)
外形尺寸 299.4W×209.0H×71.0D
重量(g) 1280
開孔尺寸(mm) 285.0W×191.0H
冷卻方式 自然空冷
※1：LED背光燈平均壽命是指從開始連續點燈到其亮度衰減到50%時的經過時間
※2：RS-232C/422/485任選一種
※3: 以太網通用品
※4：可連接設備為一部分USB鍵盤、條碼掃描儀及優盤
公司簡介：
光洋電子是以光洋精工為核心的光洋集團的成員，光洋精工是在軸承、汽車動力駕駛和機械設備領域的龍頭企業。所有企業成員緊密聯系，并共享技術成果。光洋電子運用光洋集團的技術成果積極努力創造獨特
光洋電子（無錫）有限公司是光洋電子在中國的獨資企業，其市場是繼承了在中國市場具有十幾年開發歷史的華光電子工業有限公司的全部市場，并增加了新的技術活力和先進的市場運行機制，力求更好地服務于中國市場。
研制、生產高質量工業自動化控制產品。包括可編程序控制器、觸摸式顯示屏、HMI軟件、電子計數器、旋轉編碼器、可編程凸輪開關和接近開關等。
