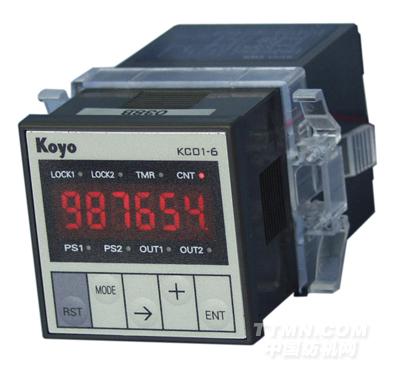

KC01系列加減兩段設定計數/定時器

性能特色:

48mm×48mm面板下采用大型LED顯示器

可使用交流或直流兩種供電方式

計數值、預置值、方式等設定均記憶在EEPROM中

附帶的保護蓋可以防止運行中誤碰操作鍵

加、減計數、加減法計數、定時器

計數器2段設定值0種輸出狀態、輸入禁止功能、定時器5種輸出狀態

5K計數器頻率

初始設定和設定值可以方便修改

型號一覽：

電源電壓	輸出類型	傳感器電壓	4/6位
AC：85～265V 或DC:20～85V	繼電器晶體管	AC供電時提供24V、12V兩路電源	KC01-4/6WR

性能規格：

項目	規格
基本功能	加計數，減計數，加減計數，定時器
顯示位數	4位/6位數碼管顯示
LED文字高度	4位：10mm 6位:8mm
設數范圍	4位：-999～9999 6位：-99999～999999
計數范圍	4位：-999～9999 6位：-99999～999999
停電記憶	記憶/不記憶可選
最高計數頻率	30/1K/2K/5KHZ
鍵保護	鍵保護罩、復位鎖定(lock1)、設置鎖定(lock2)
電源復位	電源斷開時間≥2s 再上電響應≤1s (到動作輸出)
輸入極性	正邏輯/負邏輯(NPN/PNP，電壓型/無電壓型)
段位設定	兩段設定/一段設定
輸入	INA，INB，INH，RST 輸入阻抗：正邏輯3.3KΩ 負邏輯3.3KΩ 輸入電壓：“L”0～3V，“H”7～30V 極限電壓：-15V～65V(PP值：-300V～300V)
輸入方式	加減個別輸入，兩相輸入，輸入禁止，外部復位
小數點設定	任意位置
預制比例功能	4位：0～99.99 6位：0～99.999
計數輸入禁止	應答度≤0.2ms(5kHz輸入時)
外部復位	最小信號寬度0.6ms
自動復位	應答度≤0.2ms
手動復位	應答度≤0.1ms
輸出格式	脈沖、保持、一致
輸出方式	兩路獨立繼電器、晶體管(NPN集電極開路輸出)同時輸出
輸出規格	繼電器：250V 2A，(繼電器同時輸出時為60mA) 晶體管：100mA/35V(晶體管輸出時有兩種輸出電平
