產品介紹

GF241T（D） GF241NT

GF241NT

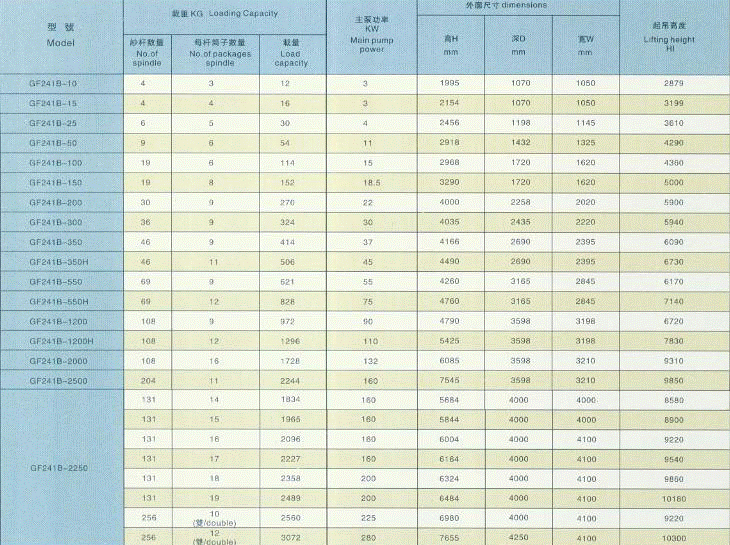

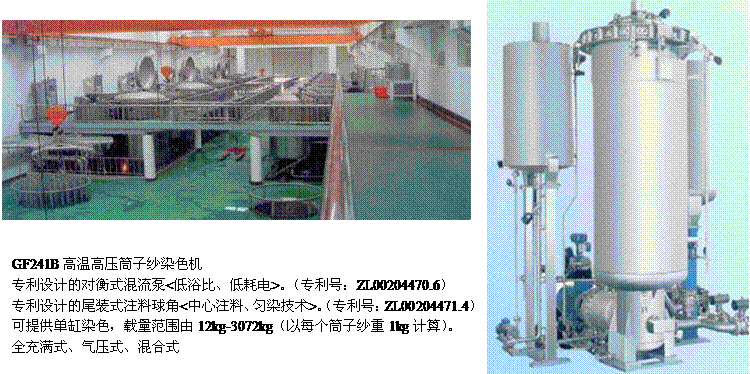

GF241B GF241B（D） GF241NT

T-MAX高溫高壓筒子紗染色機
2009年12月，全球首家最大、最先進的筒子紗染色機T-MAX由高勛集團有限公司制造，它濃縮了高勛集團公司研發中心多年的研發成果和工廠精密的制作工藝兩者完美結合的精華，挑戰全球染整制作行業研發技術及制作工藝之新極限！在染整行業引起了巨大傳動，填補了世界空白！

該機最大載量可達6124kg，目前世界最大的筒子紗缸，直徑：2.56米，高度：9米，染紗容量：6124kg，超低浴比（1∶4～6），節能、節水、節省染料（助劑），超低使用成本。該配備高助專利的“脈流”技術，并可節電35%-40%，擁有14項專利技術，特色：高效、環保、節能，在行業及世界上創造了奇跡。

特點：
單缸最大容量可達6124kg
最小浴比
最小能耗
運作成本最低

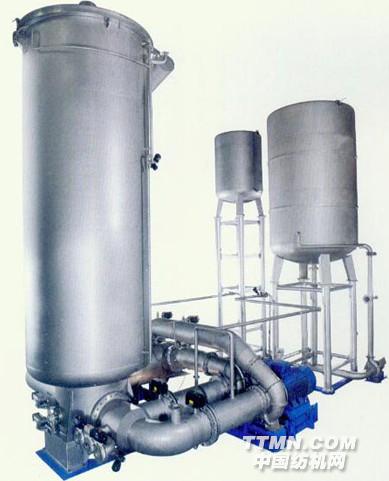

GF241HLC高溫高壓筒子紗，經軸染色機
高動公司第（Ⅳ）代染色機，最低耗能、環保、高新技術型染色機。
批次載量由20kg-3072kg，適應筒子紗，經軸及高密度的織維染色

主缸體結構及特點
PHC換向、熱交換器和對衡式水泵一體化裝置（專利號：03268051.1）。
獨特的MPS洗水功能。
D.P脫水功能，縮短染色工藝流程及減少能耗。
FHAD雙缸高效靈活下料系統，實現染色的重現性。

領先的技術、經濟指標
綜合業界染色機先進的功能，確保染色3.5缸次/天（以純棉織物，活性染料，染深

色計算）。
采用全自動化跟蹤控制功能，確保染色一次性合格率速98%以上。
節能指標：洗水用量節省35～40% 用電耗量和蒸汽量節省15-20%

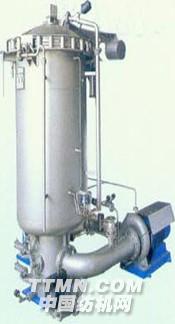

GF241NF高溫高壓筒子紗染色機
環保型概念，高新技術型系列筒子染色機；
綜合了GF241B、GF241T染機的所有優越功能；
專利設計的對衡式主泵，配合PHC一體裝置系列
（專利號：03268051.1），浴比低至1：4，選用各種載
量染色機的生產；
按歐洲同類品種標準配置，適用各種紗線染色，確保染色質量；
載量范圍由20kg-3072kg（以每個筒子紗重1KG計算）。

技術數據
設計溫度：160℃
最高工作溫度：140℃
設計壓力：0.5Mpa
最高工作壓力：0.45Mpa
加熱率：20℃-130℃約30分鐘（蒸氣壓力為0.7Mpa）
冷卻率：130℃-80℃約20分鐘（冷卻水壓力為0.3Mpa）

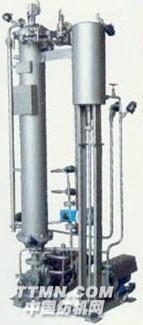

GF241實驗小樣機系列有如下結構裝置：

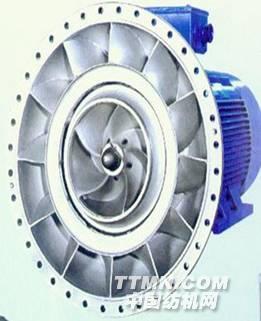

專利設計的對衡式混流泵，結合PHC一體化裝置（專利號：03268051.1）。
專利設計的尾裝式注料球絞。
氣墊式設計，容量可調而不改變浴比，可變容量范圍1-3個紗，2-8個紗。
漸進加料系統，模擬水位控制系統確保上染率均勻。
配置GF.883中英文系列電腦。
桌面平臺式設計。
根據客戶要求，可采用手動、半自動、全自動控制染色。
“D”代表雙缸并聯，可單缸使用，“20”代表4缸并聯，可單缸使用。

專注

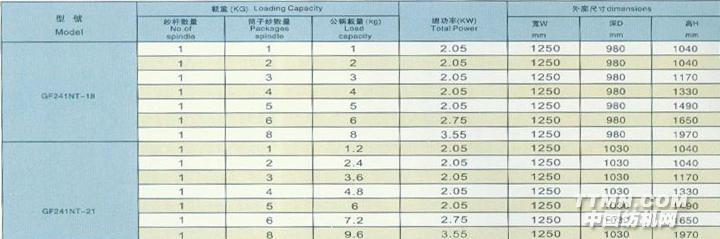

GF241NT-18、18（D）機型適應筒子紗直徑φ165mm
GF241NT-21、21（D）機型適應筒子紗直徑φ190mm
“0”表示孖裝機
7、8尾紗無工作平臺
技術數據<

設計溫度：160℃
最高工作溫度：140℃
設計壓力：0.5Mpa
最高工作壓力：0.45Mpa
加熱率：20℃-130℃約30分鐘（蒸汽壓力為0.7Mpa）
冷卻率：130℃-80℃約20分鐘（冷卻水壓力為0.3Mpa）

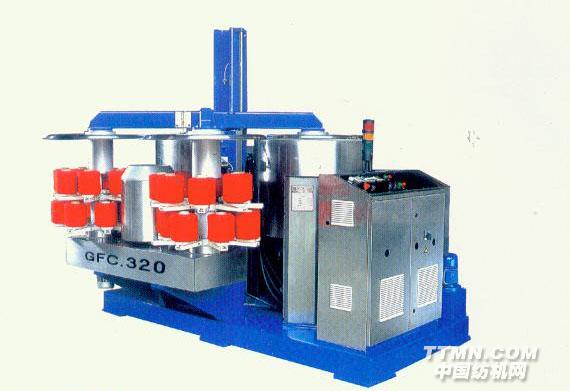

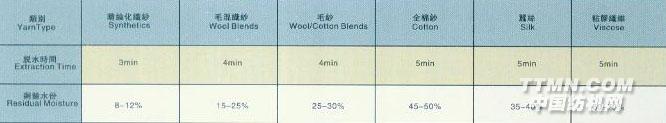

GFC高效脫水機系列
全自動控制脫水及工作定時回轉過程
升降采用液壓和鏈條轉動、平衡避震設計。低噪音運轉：
變頻調速最高速度1580轉/分鐘
整體結構緊湊，維修、保養簡易方便；
實現載量320個紗/小時，以4分鐘/次運轉計算；
純棉紗脫水3～5分鐘/次可任意調節時間。

規格

技術參數

GFS（HT）高效絞紗噴射染色機
技術數據
最高工作溫度：140℃
最高工作壓力：0.28Mpa
升溫率：約3～5℃/分鐘
降溫率：約2～4℃/分鐘
掛紗有效長度：1200mm
適合絞紗長度：500～810mm （20～32英寸）
設計溫度：145℃
設計壓力：0.3Mpa
GFS（HT）-150D/200D表示并聯機

GFA-常溫散毛織維染色機
GFA系列常溫壓染色機適合處染天然織維。如：棉、麻、絲、毛等各種松散織維，也可用作漂練加工。采用專利設計的對衡式濕流泵自動換向，滲透到織維各部分以遠均勻染色。

標準結構：
立式缸體結構。配備重錘式開啟裝置。
固定式紗龍裝置配備活動式托板，并配備鋼節墊。
高效射衛式濕流泵，配備不銹鋼馬達罩及機座，安裝在染缸底部。
高效蒸汽盤管放置在染缸內底部，增加熱交換效率。
濕流水洗裝置可縮短染色時間。
升，降溫自動控制系統。
獨門手動控制

特點：
獨特設計的高效對衡式混流泵、直接安裝在染

缸底部，可處染散織維密度有0.15-0.32kg/cm3，提高了染機容量，減低了浴比，節省了能量及使用廠的成本。
主泵換向器通過氣缸控制可控制染液循環流向和時間，均染效果更佳，主泵配合變頻電機使用，可根據散織維的品牌密度選擇需要的流量，達到處染的完美效果。
速比1∶5-8
采用溫度控制器可按染色工藝編程控制，保證重染的準確性，免除用手動控制不良而造成的染色質量問題，配備氣缸式自動追蹤裝置，可防止在染色過程中染液路短路造成色花等的問題（選擇件）
可直接或間接蒸汽加熱。
配備鋼節壓墊可作半容量裝填染色。
最高工作溫度：98℃
加熱率：20-98℃/25分鐘
冷卻率：98-80℃/15分鐘
