歐瑞傳動電氣有限公司

2011年05月26日　　來源：中國紡機網編輯部

　　　　　　　　　　　　　　　　采用美國專利技術——歐瑞傳動防雷系列
E-XEPI

歐瑞傳動電氣有限公司的防雷產品采用美國專利技術，按照美國標準UL1449《Transient Voltage SurgSuppressors》生產，EPI/60產品采用臺灣隆科公司優質閥片，通過了北京雷電防護裝置測試中心和工信部通信產品防雷性能質量監督檢驗中心測試。具有通流容量大、響應時間快、沖擊壽命長等優點。E-X系列信號線保護器采用國際知名品牌德國EPCOS器件，技術先進、安全可靠，產品通過北京雷電防護裝置測試中心檢測。產品的使用效果得到有效的驗證，公司產品已投保產品質量險并在山東省防雷中心備案。

EPl/60電涌保護模塊：

適用于220/380V用電設備的電源浪涌吸收保護
EP1/60產品為模塊式，DIN軌式安裝
3片一組，可更換模塊，維護方便
該產品具有通流能量大，響應速度快、工作殘壓低等特點
采用高強度阻燃性PC或PBT塑料
EPl/60電涌保護模塊正常狀態下，三個模塊顯示窗呈黑色、失效后，顯示窗呈紅色，只需更換相同的模塊即可、
產品各項性能指標均符合國際電工委員會IEC標準，并通過北京雷電防護裝置測試中心和工信部通信產品防護性能質量監督檢驗中心檢驗，技術先進，安全可靠。
具體參數見下表：

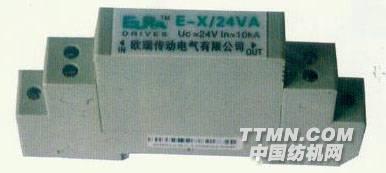

E-X型信號防雷器：

功能與特點：
E-X型信號防雷器用于保護敏感的信號線路，使其免受雷電感應電壓、電源干擾、靜電放電等造成的損壞。
采用多級保護電路，實現對設備的精細保護
提供差模和共模保護模式
采用擂拔式設計，切換保護模塊時信號傳輸不會中斷，維護方便
選用世界名牌元器件，生產工藝先進，通流容量大，殘壓水平低，反應靈敏、性能穩定、工作可靠
標準35mm導軌安裝，接口形式為標準螺絲固定，安裝便捷

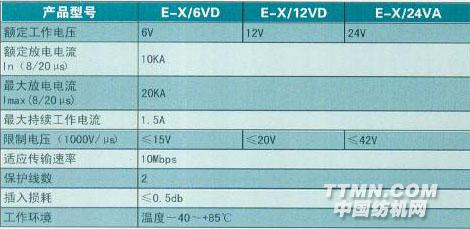

具體參數如下：

接地線注意事項：
1、連接時，先將接地引線與配電箱內地排相連，再將相線與相線連接。各線連接時，線應短、

直且不能打直角彎，配電箱內地排與變頻器PE端子連接線長度不應大于0.5m，防雷器地線與配電箱地排連接線長度不應大于0.5m。電源防雷器相線截面積不應小于10mm，地線截面積不應小于16mm，信號線防雷器地線截面積不應小于1.5mm。配電箱內地排與接地匯流排連線截面積不應小于16mm。
2、地網接地電阻值不應大于10Ω。根據地形可開挖條形、方形、L型、星型溝槽，溝槽深度為0.5m,溝槽內間隔5m打入一根垂直接地極，如果土壤條件較好（黃土、黏土、沙土），打入三至四根即可，如是砂石結構需打入八根，盡量避免在巖層上做地網。垂直接地極可采用Φ20的圓鋼或L50×5的角鋼，長度為1.5m到2.5m。如地網近無人活動，也可以不挖溝，直接將接地極打入地下。垂直接地極用40×4的扁鋼連接起來，然后用截面積不小于16mm 的銅導線連到配電箱地排。

電源進線側加裝電源防雷模塊，抑制電源線路上的感應電涌。
信號進線側加裝信號防雷器，抑制信號線路上的感應電涌。（具體連線見圖1）

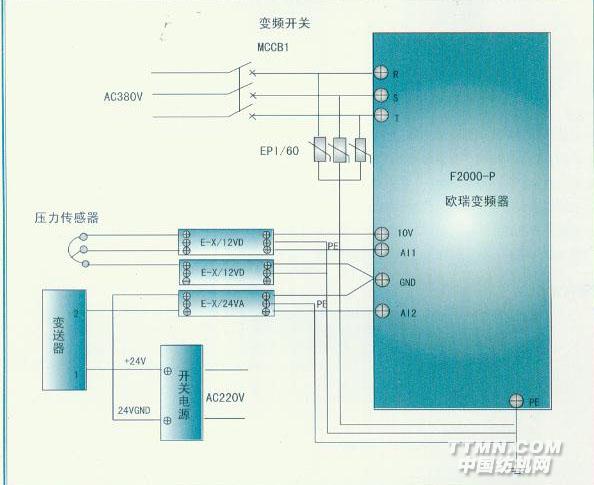

連線圖（圖1）：
