如皋市煒峰紡織機械有限公司

　
如皋市煒峰紡織機械有限公司，地處中國沿海對外開放的城市之一——如皋市桃園鎮，與204國道、334省道、通鹽高速、新長鐵路交匯，與滬、蘇、錫、常地僅一江之隔，交通十分便利。 本公司主要生產WF系列巡回吹吸清潔機，能與多種規格型號的粗紗、細紗、絡筒、織布等需要吹吸清潔的紡織機械配套使用，近幾年來都被山西經緯、上海二紡機、東臺馬佐里等整機生產企業所選用，產品已覆蓋浙江、山東、河北、山西、江蘇及新疆等地區。煒峰公司遍布全國的銷售和服務網絡可為客戶提供及時周到的服務。峰公司本著“求精、創新、敢為人先；務實、高效、爭創名牌”的經營理念竭誠為廣大新老客戶服務，攜手共創美好未來!

　　　　　　　　　　總經理：劉峰鶴

WF系列巡回清潔器用于紡紗和織布廠對紡織機器及車間吹風，吸塵清潔，改善生產環境，提高產品質量。

WF－1直接轉動

WF－11龍帶轉動

適用于單機及數臺直線排列的機器

廢料收集
1、單獨采用紡織機器的負壓收集。
2、采用集中收集系統，每套不超過10臺。
3、采用清潔機本身負壓收集（手掏吸棉）

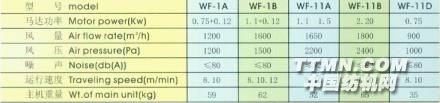

技術參數

適用于粗紗機、細紗機、絡筒機、織布機、等各種紡織機械

用于細紗集中吸棉 用于細紗機

用于細紗龍骨機 用于細紗雙聯機

用于各種井線、捻線機

用于織布機

用于細紗單機 用于粗紗機

產品用途
WF型吹吸清潔機能與各種規格型號的粗紗、細紗、絡筒、紗布等需要吹吸清潔的紡織機械配套使用。對紡織機各部位進行往復巡回清潔，有效地改善生產環境，可清除飛花和抑制塵屑積聚，減少因此附著造成的斷頭及條干不均的現象，能降低車間含塵量，提高產品質量，減輕工人的勞動強度，是優化環境，文明生產的理想設備。

機器結構及特征

1、WF型吹吸清潔機由風機、帶輪系、機、架外吸、棉電氣等部件組成，通風機安裝在兩根水平的矩形導軌上，采用中間帶輪直徑差原理，通過拔叉換向，同時完成驅動吹吸風機和往復巡回工作。利用外收集系統，每一巡回對清潔機機內所吸的飛花清潔一次，工作時自動關閉清潔機出風口，利用負壓差吸除清潔機內飛花。
2、結構緊湊合理、維護保養簡便、連續正常使用。
3、風機出風管有調節風門，可調節吹風量大小。
4、吹嘴有多種規格供用戶選用，吹嘴口徑有φ9、φ16、φ20、5孔φ5及6×20供七種，分直吹和斜吹嘴兩種規格供用戶根據生產實際情況自行調換。
5、廢棉回收有單獨，集中等多種形式，能適應各種型號的紡織設備及不同排列形式的機器對清潔機系列的要求。

安裝與調試
安裝順序為：機器部件→通風部件→車頭，車尾帶輪部件→外吸棉部件→傳動帶→電器部件→吹吸風管與吹嘴的安裝。
1、機器部件的裝配，為減少電動機電源走線，選取主機有電源的一端為本機的車尾。在安裝過程中應調整導軌的平面度，全長平面度誤差不超過3毫米，內檔距離為織機406±2毫米，細紗機等清潔機316±2毫米。將各螺釘緊固。
2、通風機部件轉配，將該部件放在已裝好的導軌上，注意外風門對著車尾。
3、車頭、車尾帶輪的裝配，從車頭方向看，應是左低右高傾斜。
4、外吸棉部件裝配在尾端導軌上。如利用主機風源吸棉，就將吸棉波紋管與主機濾棉箱連接，采用單機吸棉波紋管與其連接。裝好撞塊，手動推拉清潔機，使外吸風管仲入進風罩內的深度為350－400mm，此時的拔叉正好碰上撞塊，行程換向。注意風管在進風罩圓孔內的位置四周間隙應相對一致，然后擰緊支座上回定螺釘。
5、傳動帶安裝，注意皮帶上箭頭方向與電動機方向一致，并將傳動帶漲緊，調整好被動輪位置，并加以緊固。

安裝及使用
6、電器部件：按線路圖接好電源線和電動機導線，按照裝配圖

要求確定電動機旋向。清潔機可單獨控制，也可與紡織主機整體控制。
7、吹吸風管及吹嘴的裝配：吸風管下部有一扁吸口，吸口到吸地面距離20－35m為宜。吸風管上吹嘴應裝配在無加強筋的面上（注意孔的位置與兩側對稱），沖剪或劃線刀剪φ30φ32圓孔，吹嘴的數量及吹口的大小根據所配套機器需要進行選擇安裝。
試車
試車前檢查各部件是否裝配正確，螺釘是否禁固。
擦清各部件上的油污以免粘掛飛花。按電器原理圖接通電源后先試電機轉向是否準確。
在清潔機按要求裝完后，人工拉動皮帶，檢查轉動部件應轉動靈活，換向機構可靠，然后開車試運轉并觀察。

1、清潔機運行平穩，換向靈敏可靠，運行中轉動帶不與拔叉發生摩擦。
2、各吹嘴的風量大小適當，不當時對吹嘴進行調換。
3、進風罩內濾網上回花應能吸凈，吸回花時兩側吸管上的風門應關閉嚴密不漏風。
維修與保養
1、每半月對清潔機做清潔工作一次。
2、每月檢查一次傳動帶的松緊，當發現傳動帶松弛時，適當漲緊傳動帶，必要時可簡短皮帶，重新膠接。
3、每半年對機內尼龍濾網清洗一次，每年對吹吸風機的積塵清除一次。]
4、外吸棉收集的回花，應根據所紡紗支情況定期清除，一般每班不少于兩次，否則會減小回花收集系統的負壓，造成清潔機的積花吸不干凈。
5、吹吸風機上三只皮帶輪和被動輪芯軸上均裝有壓注油杯，每月壓注高速潤滑脂一次，對傳動電機每年保養加油一次。
