LF102A型多層圓籠濾塵聯合機
邯鄲紡織機械有限公司
2011年09月22日 來源：中國紡機網編輯部
結構原理
多層圓籠濾塵聯合機工作原理：
本聯合機是由第一級圓盤預分離機組合第二級機組多層圓籠濾塵機組組成的機電一體化的除塵機組。第一級機組
主要用于過濾、分離、收集被處理空氣中所含的纖維和塵雜。第二級組主要用于過濾、分離、收集經過第一級過
濾后的空氣中所含的粉塵微粒，使空氣凈化到可以排放或回用的標準。
第一級圓盤預分離機組結構原理
組成：本機組由圓盤過濾器、密封箱體以及組裝在其上的纖維壓實器和排塵風機組成
工作原理：利用吸阻留在圓盤上的纖雜，通過纖維分離提出，含塵空氣由排塵風機排回一級箱體。
第二級多層圓籠濾塵機組結構原理
組成：由多層圓籠濾塵器前后密封箱體以及將在前箱體上的粉塵壓實器和排塵風機組成。

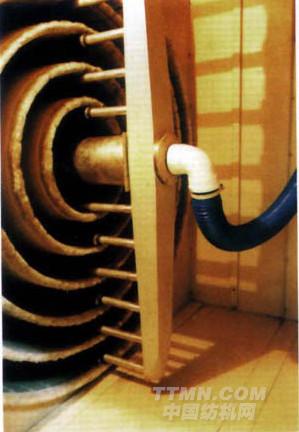

工作原理：多層圓籠濾塵器裝配有大小不同的同心套裝的圓型塵籠，含空氣在通過塵籠時被濾料（阻燃長毛絨或
無紡布）阻留在表面，空氣通過塵籠即被凈化，吸咀沿濾料內表面做螺旋往復運動，逐點吸除附著在濾料上的粉
塵，以保證濾塵器正常工作。集塵風機通過小吸咀吸取粉塵并將其送入粉塵壓實器，經分離壓實后排出機外，分
離粉塵后的空氣直接返回濾塵器內，防止二次污染。
電控系統：
一、二級機組的電控元件集中組裝在一個電控拒中，電控拒可根據需要布置在塵室內或外地適當位置，在機組面
板上有按鈕站，便于機組的運行操作，機組外電氣管線配置參見附圖。整個機組的運行由繼電器--接觸器控制，
電控拒內裝有安全保護和報警裝置。
