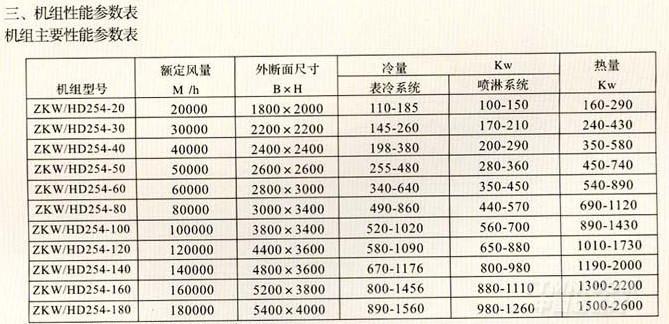

注：1.表冷器為銅管串鋁片，片距3.2mm
2.額定工況；
表冷：進風干球溫度27℃，濕球溫度19.5℃，進出水溫差為5℃。
加熱：進風干球溫度15℃，蒸汽壓力0.1Mpa。
噴淋：進風干球溫度32℃，相對溫度60%，噴水溫度12℃，噴水壓力0.2Mpa。

四.功能段他點
1.圓盤回風過濾段：可拆式多瓣過濾盤使于維修更換，獨有雙吸嘴設計，網面清潔更高效；據用戶要求還可配備世界首創衛星式吸塵裝置。變風量圓盤過濾段裝有多瓣式調節閥使用變風量場合，
2.新回風混合段：獨特的平行流風閥，氣流組織好，線性調節好。
3.過濾段：可分為初、中、高種效三種，均為無內框袋式過濾器，過濾面積大，配有壓差顯示及報警開關。
4.表冷段：采用先進的銅管串鋁片表冷器，流動阻力小，熱阻低，6.6.8.排三種形式及多種檔水板可供用戶選擇。
5.加熱段：用戶可有光管式，翅片式，電加熱多種選擇。光管式加熱器率先采用百葉式結構，換熱效率較傳統形式顯著提高。
6.噴淋段：本段分單級二排，雙級二排，雙級四排三種形式，噴淋室內壁及水池均采用不銹鋼材料，噴淋排管采用不銹鋼或CPVC管材，防腐能力極佳。先進的撞擊流，傾斜式噴淋技術具有高效節能等特點。本段前后底版均設有泄水孔。
7.加濕段：主要采用于蒸汽加濕器，亦可選用壓縮空氣加濕器。
8.消聲段：裝有片式消聲器，用于回風或送風消聲，可串聯使用。
9.送風段：本段選用性能優越的雙進風離心風機，底部裝有減振器，出風口與壁板采用軟連接。據用戶要求，風機可配用雙速電機或變頻器。
