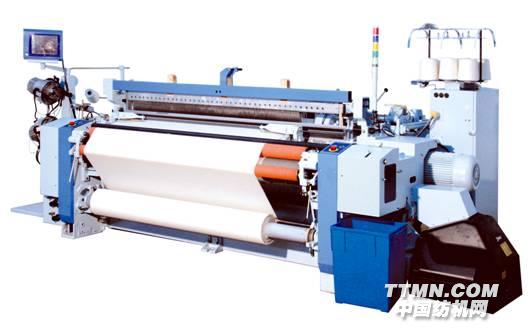

經緯紡機噴氣織機ZA226e-190-2N-P4
經緯紡機噴氣織機ZA226e-190-2N-P4
經緯紡機展出了 4 臺噴氣織機，基本上都是近期開發的新產品。其中 ZA226e-190-2N-P4 織造高支純棉府綢，展示速度 1100r/min；G1759-360-2N-P8 織造寬幅高支純棉斜紋織物，展示速度610r/min。ZA226e-190-2N-P4、G1759-360-2N-P8 型噴氣織機在設計上強調系統控制的穩定性與易用性，在國產噴氣織機中率先引入了織造專家系統，操作更為簡單，大大提升了織機的自動化水平；為實現高速、高效、低能耗織造，采用了全新的機械結構，針對高速運轉進行了優化，確保高速運行的穩定性；采用節能化設計，空氣消耗量下降。加大了織口前側布面傾斜角，解決了上層經紗多時織口的上下浮動問題，有利于提高布面質量；具有張力自調、織口隨動、空打緯和快速啟動等功能；具備精確的數字探緯控制單元，提高了探緯的精度；采用先進的監控平臺，具有系統控制臺、軟件示波器和黑匣子等功能。
JWG1768—190 型噴氣織機，機架采用箱式墻板，打緯機和傳動機構在箱式墻板內，穩定性好，有利于大批量裝配。異型矩管（兼做輔氣包）上下焊接鋼板主梁，輔噴電磁閥直接裝在主梁氣包上，不僅節省壓縮空氣，而且結構緊湊、布局合理、強度高。后上撐擋采用矩形管焊接擋頭結構，頂面兼做絞邊安裝底面。兩個下撐擋采用槽鋼焊接擋頭結構。這四個撐擋同時使用，加強了機器的剛性和穩定性，并可進一步降低機器的振動，提高可靠性。
展會上樣機織造純棉小提花織物，展示速度 805r/min。
說明 G1768型噴氣織機是咸陽經緯紡織機械有限公司自主開發的一款新型、高速、高性能、智能化的噴氣織機，目前已批量生產，并已獲得國內多項項專利。其性能在國內同行業領先，與國外津田駒ZAX-N 型噴氣織機水平接近，是一款性價比高的產品?？煽椩煲悦?、化纖、長絲、毛、麻等
主要技術特征
1、筘幅：190cm、210cm、230cm、280cm、340cm、360cm
2、織造范圍：短纖Ne100- Ne2.5；長絲56D-1350D。
3、轉速：230cm以下筘幅，轉速范圍500 r/min至1000 r/min；
280cm以上筘幅，轉速范圍400 r/min至650r/min。
4、驅動：雙手按鈕操作方式，慢點動變頻器控制，帶調速器，超啟動電機3.0Kw、3.7Kw，5.5Kw，電磁剎車；
5、開口：積極凸輪、消極凸輪開口、電子多臂開口、電子大提花開口。
6、引緯方式：輔助主噴+主噴嘴+輔噴嘴+牽伸噴嘴；每一個輔噴電磁閥控制兩個至四個輔噴嘴；輔噴電磁閥直接裝于上置式氣包上；采用異形鋼筘。?
7、緯紗選擇：雙色、四色和六色。
8、打緯：使用慣性矩小的實心搖軸，190-230cm筘幅使用四連桿打緯方式；280cm筘幅以上使用六連桿打緯方式；箱式油浴。
9、送經：ELO（寬幅可選ELO2）、雙后梁、積極松經；邊盤直徑：800mm;
10、卷?。篍TU電控連續卷取機構;最大卷取直徑600mm；
緯密范圍：10～120根/厘米（25～300緯/英寸）；
11、機架：適應高速的機架系統，設計使用新型墻板，帶有中支撐；
12、測長儲緯：FDP電子分紗式儲緯裝置，選配WBS裝置；
13、剪刀：機械式剪刀；
14、絞邊：行星齒輪絞邊裝置；
15、供紗架：落地式4只筒子（雙色）,8只筒子（4色），12只筒子（6色），可穩定輸出緯紗；
16、自停裝置：緯紗采用反射式光電探緯器H1,H2；經紗電器接觸式6列停經架，停車原因顯示：多功能四色燈停車顯示，i-鍵盤上顯示信息；
17、
18、邊撐：上置式邊撐；
19、自動化：織機監控系統，IT人工智能鍵盤具有參數設定、自動控制、自動監控、自我診斷功能。自動對織口（APF），通過變頻器進行慢點動（正轉、反轉）。
為提高國內紡織行業裝備的水平，國內紡織設備制造業的龍頭企業——經緯紡織機械股份有限公司始終堅持自主創新，此次參展的三臺噴氣織機G1752-360-2N-P4、G1758-190-4N-P8、G1756-130-2N-S2型是經緯紡機咸陽織機制造有限公司生產的擁有自主知識產權的新型噴氣織機，代表了國內噴氣織機制造的最高水平。
G1752型噴氣織機是針對寬幅織物市場設計生產的寬幅噴氣織機，3600mm筘幅的噴氣織機是目前國內生產的最寬幅噴氣織機，它采用了雙側共軛凸輪打緯機構，精心設計的凸輪運動曲線提高了鋼筘在后心停留的時間與打緯時的加速度，提供了良好的引緯條件與大的打緯力，為織造寬幅織物、厚重織物提供了保障；在引緯控制方面，G1752型噴氣織機采用了國外最先進噴氣織機采用的輔氣包上移、集流腔一體型電磁閥，輔噴嘴按色控制技術，大幅度地提高了主、輔噴嘴的控制精度，降低了氣耗，填補了國產寬幅噴氣織機生產的空白。
這次參展的G1752-360-2N-P4型筘幅為3600mm，是所有參展的國產噴氣織機中筘幅最寬的噴氣織機。
G1758型噴氣織機是針對國內市場對超高速噴氣織機的市場開發的一種高速織機，是與日本津田駒公司技術合作并在此基礎上做了優化與改進，在保持了高的品種適應性的基礎上提高了織機在高速運轉時的可靠性與穩定性，大大提高了織機的入緯率，使織機具有了高速、高可靠性、高品種適應性的特點。
G1758-190-4N-P8型噴氣織機運轉速度可開到900r/min，是參展國產噴氣織機中的最高轉速。
G175
G1756型玻璃纖維噴氣織機是專門為織造玻璃纖維織物而設計的專用噴氣織機，是經緯玻璃纖維成套設備的重要一環，是經緯織機進入玻璃纖維織造行業的第一款玻璃纖維噴氣織機。
針對玻璃纖維織物的特點，G1756型玻璃纖維噴氣織機采用了獨特的結構，提高了織造效率與織物的質量水平；機外大卷裝卷取機構，最大卷繞直徑可達1000mm，可有效減少落布次數；四連桿打緯機構提供了平穩有力地打緯，可織造為0.03～0.18mm的玻璃纖維，涵蓋了目前國內大多數的玻璃纖維織物；G1756型噴氣織機的有近90%的零部件與咸陽織機公司生產的GA、ZA系列噴氣織機通用，使用通用的器材與周轉件，可有效地降低織造與維修成本。
這次參展的G1756-130-2-N-S2型玻璃纖維噴氣織機，織造的是7628玻璃纖維織物，車速開到了700r/min，織機運轉平穩，織物質量好。
