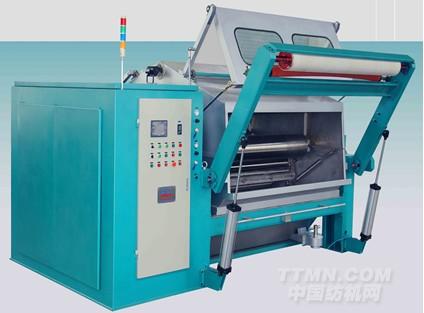

宏大電氣CHD-F系列高性能巨型卷染機

----常州市宏大電氣有限公司

2012年05月05日　　來源：中國紡機網編輯部

一、機器用途
本機適用于平幅棉布、化纖及其混紡織物，尤其實用于薄型織物在等速恒張力條件下以硫化還原、直接、活性、分散染料用交替卷染進行加工。可進行染色、煮煉、皂洗等工序。

二、機器特點
1、采用交流變頻傳動，PLC控制及數據通訊技術。
2、利用觸摸屏技術、具有友好的人機界面對話功能。
3、溫度自動控制，恒張力、恒線速度自動控制、自動掉頭、自動計數。
4、全機主要器件均采用進口產品，保證機器性能穩定、運行可靠。
5、全自動化生產過程控制、可實現多種工藝組合。

三、主要規格
1、公稱寬度：1800mm-3200mm
2、卷布輥
（1）直徑：Φ325mm。
（2）中心高：1450mm。
（3）二輥中心距：1080mm。
（4）織物最大卷繞直徑：Φ1500mm。
（5）輥體表面材料：1Cr18Nr9Ti。
3、車速：30-80米/分
4、織物漲力：20-100Kg
5、工作溫度：98℃
6、裝機容量：18.7KW
7、外形尺寸（約）：W+1360（長）*3800（寬）*2700（高）

四、主要結構
1、擴幅架
（1）撓度：30-40可調
（2）擴幅架兩側由彈簧（不銹鋼）拉動，有大幅度的擺角，以適應大卷繞直徑。
（3）擴幅架上接有噴淋管供洗滌之用。
2、染槽、護罩
（1）染槽及護罩材料為1Cr18Nr9Ti，染槽浴比為1：3
（2）槽內設計有直接蒸汽加熱管和間接加熱保溫管。
（3）槽內有染液循環管路，能使槽內染液、及溫度均勻一致。
（4）槽上部為護罩，罩上有大窺視窗，罩頂部有加熱管路以防止冷凝水滴到織物上。
（5）槽兩側有緊急停車安全桿，以應付運轉時發生的特殊情況。
3、出布裝置
本機出布為卷裝出布，設計有出布輥，由單獨電機拖動。

五、電氣控制
1、本機全部采用交流變頻（伺服）驅動，真正的直接布面張力檢測。
2、全機為人機界面智能化生產過程自動控制系統。本系統會對漿

料的進給、蒸箱的溫度、張力的增減、速度的升降、道數、每輥的圈數、布的含濕率（選件）、超聲波測距（選件）、單班產量、總產量、水及汽等的消耗量進行集中式的管理與全面的監控。
3、在總體控制上，采用“主從交替”和“在線規則自調整”的控制策略。它是一種將基于專家經驗的語言化控制策略轉化為自動控制策略的機制，在設計中以線速度為“主”控制變量、以張力為“從”控制變量，兩者交替控制，在每種控制中又采用在線規則自調整的控制規律。從而從根本解決了整個系統的“恒線速度”、“恒張力”的問題，在極大程度上提高了系統運行的可靠性、穩定性。
4、系統全部采用進口優質變頻器和優質可靠的元器件，系統構成的變頻柜，柜體由標準型材制作，密封防塵，設有柜內照明、散熱排風裝置，外形美觀大方。完善的生產工藝，嚴格的測試手段，保證了整套系統抗干擾能力強，運行可靠穩定。
