瑞士史陶比爾公司 2658型旋轉式多臂裝
2013年01月22日 來源：2012中國國際紡織機械展覽會暨 ITMA亞洲展覽會展品評估報告
瑞士史陶比爾公司在2012年國際紡機展上展出2658型旋轉式多臂裝置。
該裝置是 1款通用型積極式旋轉多臂裝置，適用于劍桿、噴氣或片梭織機。其工作原理如下圖所示。
.jpg)

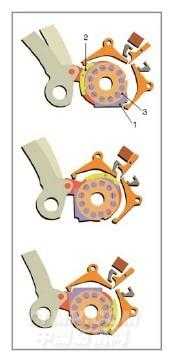

圖為：旋轉多臂機原理
每片綜框均由 1片偏心盤單元（1）進行控制。偏心盤（1）外側的棘爪（2）將偏心盤（1）與傳動盤（3）相連，從而帶動偏心裝置和大刀臂實現綜框的提升運動。棘爪（2）的運動是由控制系統根據織物組織，通過電磁鐵來實現控制的。
主要特點：
a.積極式、下置式安裝設計，結構緊湊；
b.12～20片提綜單元，12ｍｍ間距；
c.緯循緯長度為 6400～13000緯。
瑞士史陶比爾公司在中國的平臺在TTMN上鏈接地址：
http://www.51626.cn/web/15356
整理 編輯：吳晶
