CHV100變頻器在塔吊回轉控制中的應用
紡 紗   |   織 造   |   針 織   |   染 整
  首頁 >> 紡織學院 >> 正文


CHV100變頻器在塔吊回轉控制中的應用




發布時間: 2008/1/24           文章出處:



  ·引言

  現在,我國的建筑用塔式起重機已越來越普遍,從普通的多層建筑、房地產工程、高層建筑到大型的鐵路工程、橋梁工程、電力工程、水利工程,到處都有塔機的應用。計算機輔助設計、微電子技術、程控語言控制技術都在塔機上得到了應用。其中啟升機構、回轉機構、小車變幅機構的控制發展趨勢是采用變頻器控制。

  回轉機構的特點是具有較大的慣性沖擊,啟動過快沖擊大,停車和打反轉都不允許過快過急,否則不僅運轉不平穩,還會損壞機構。較好的解決辦法是采用變頻調速使起制動平穩。并且采用變頻器控制以后使系統控制更為簡單,控制系統具有多重保護,使系統更加安全可靠。

  ·塔吊變頻控制方案

  一、塔吊回轉變頻控制原理

  山西工程機械廠是一家專業生產建筑起重機(俗稱:塔吊)的廠家,以前使用通用型變頻器(V/F控制),由于機器低頻轉矩太小,造成啟動過程旋轉臂抖動厲害。

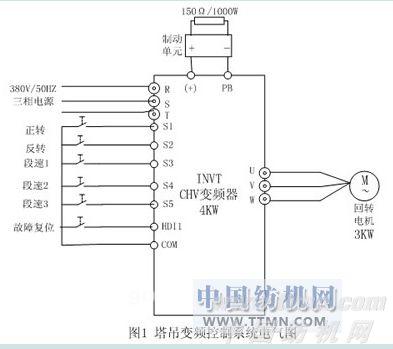

  現改用英威騰CHV100-004-4(帶6極3kW三相異步電動機)高性能矢量變頻器,能很好地解決上述問題。電氣接線圖如下:




  改造時,起初沒加制動電阻,停車時旋轉臂前進角度太大(40Hz,吊了1噸重物),啟動過程旋轉臂偶爾出現抖動,主要因為啟動時輸出力矩不夠(電機在啟動過程出現停車現象);而停不下來時,塔吊司機習慣打反轉,變頻器經常跳OU2。

  后來加上2倍標準(功率)的制動電阻,經優化變頻器停車參數后,停車時,因為慣性,旋轉臂前進角度不到20度(40Hz,吊了1噸重物),已經達到建筑起重機國標標準。

  通過更改加減速時間,提升啟動轉矩和啟動頻率,電動機從未出現過停車和抖動等現象。

  二、變頻器主要功能碼設置

  P0.01 1 端子指令通道;
  P0.03 5 多段速運行設定;
  P0.11 7.0 加速時間;
  P0.12 15 減速時間;
  P1.01 4.0 直接啟動開始頻率;
  P1.02 0.1 啟動頻率保持時間;
  P1.05 1 加減速方式為S曲線型;
  P1.06 20 S曲線開始段比例為20%;
  P1.07 20 S曲線結束段比例為20%;
  P1.08 0 自由停機;
  P3.00 30 速度環比例增益;
  P5.00 1 HDI1為開關量輸入;
  P5.02 1 S1端子為正轉運行;
  P5.03 2 S2端子為反轉運行;
  P5.04 16 多段速端子1;
  P5.05 17 多段速端子2;
  P5.06 18 多段速端子3;
  P5.07 7 HDI1端子故障復位;
  P8.16 3 故障自動復位10次;
  PA.04 60.0 低速段;
  PA.06 80.0 中速段;
  PA.10 100.0 高速段;
  其他詳情參見《CHV系列矢量變頻器說明書》。

  ·總結

  由于塔吊回轉機構具有較大的慣性沖擊,啟動過快沖擊大,如果停車和打反轉過快過急,將使系統運轉不平穩,甚至停機,還會損壞機構。因此,選用力矩特性優越的英威騰CHV變頻器,選配較大功率的制動電阻,并設定合適的加減速時間和啟停方式等才能克服上述問題。
