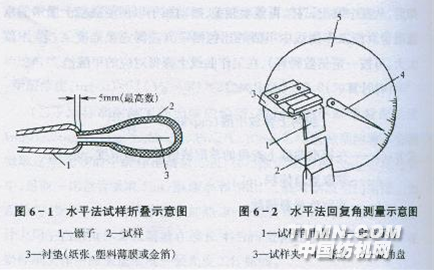

樹脂整理的目的是為了賦予織物防縮、防皺和耐久壓燙等性能。因此測試也就圍繞這些性能進行測試。 1．折痕回復角(防皺度)的測定 (1)水平法(條樣法)： ①試樣準備：試樣尺寸為4mm×15mm。 (D將試樣按長度方向兩端對齊折疊，然后用寬口鑷夾住，夾住位置從布端起不超過5mm(圖6—1)，將試樣移至標有15mm×20mm標記的平板上，使試樣正確定位，隨即輕輕在折痕一邊放上壓力負荷(10N)，試樣承受負荷的面積15mm×15mm。試樣在壓力負荷下保持5min±5s后，卸除負荷，并用鑷子將試樣轉移至回復角測量裝置的試樣夾上，夾著試樣一翼，折痕線與水平面相平行，另一翼自由懸掛，并連續調節儀器，使懸垂下來的自由翼始終保持垂直。從卸下負荷開始計時，5min時讀取的角度即為折痕回復角。其示意圖見圖6—2。 .png)
(2)垂直法(凸形法)： ①試樣準備：將待測織物剪成“凸”字形，其下邊長40mm，上邊長15mm，高40mm(短邊部分和長邊部分各占一半)。 ②將準備好的試樣固定翼(長邊部分)裝于夾持器上，沿折疊線對折試樣，中間夾一張玻璃紙。然后在折疊的試樣上放一塊3cm×5cm的玻璃片(調整承壓面積為2cm×5cm)，再加10N重錘壓5min±5s，到時間后迅速卸除重錘，將夾持器連同玻璃壓板一起翻轉90º(折痕線與水平面垂直)，隨即卸去壓板和玻璃紙，在15s和5min時，用測角裝置(量角器或其他測角裝置)分別讀取急(15s)、緩(5min)折痕回復角，如圖6—3所示。如遇回復翼呈彎曲狀態，則以其根部挺直部分中心線為基準。.png)
(3)濕折痕回復角的測定： ①試樣準備：同上，即采用何種試驗方法，按其要求準備試樣。 ②試驗步驟：將準備好的試樣浸漬在含0．1
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
