織物的透濕性是服裝熱舒適性評價的重要內容。人們較為熟悉的評價織物透濕性的測試方法是透濕杯法。透濕杯法可分為蒸發法和吸濕法。蒸發法和吸濕法又可分為正杯法和倒杯法。織物和服裝生產廠家傾向于用透濕量來評價織物的透濕性，而研究人員和生理學家更喜歡用織物對蒸發傳熱的阻力評價水蒸氣通過織物向環境轉移的能力。織物的蒸發阻抗可用出汗防護熱板儀來測定。為了測試蒸發阻抗，多孑L測試板和周圍熱護板被防水透濕薄膜所覆蓋，蒸餾水從熱板底部喂入，然后將試樣放置在薄膜上，將熱板加熱到35℃，織物的蒸發阻抗通過保持熱板在這一溫度所需要的功率來表征一。
上述各種測試方法由于測量原理不同，采用的測試條件(溫度、濕度和風速)和測量參數不同，測得的結果也不一樣。為此，本文對這些測試方法的測試結果進行比較，研究它們之間的相互關系。
1實驗方法
1．1測試試樣

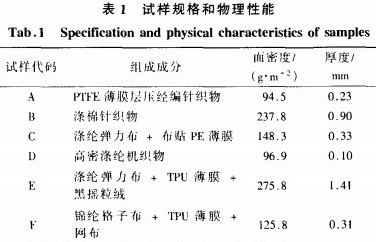

選擇4種防水透濕織物和2種普通織物作為試樣進行透濕量測試，其面密度、厚度見表l。厚度依據GB／T3820一l997，用YG(B)141D織物厚度儀測定。
1．2測試方法
1．2．1正杯法
按照ASTME96方法B的規定，透濕量的測試在一個測試箱內進行，測試箱的空氣溫度為23℃，相對濕度為(50±2)％，風速為2．8m／s。測試時，往透濕杯內倒入一定量的蒸餾水，將直徑為7．4cm圓形試樣的測試面向下放置在透濕杯上，將試樣固定好。然后在天平上稱量，精確至0．001g，將其放入測試箱內，2h后，再次稱量。試樣的透濕量按式(1)計算：
Gwvt=24△m/A·t (1)
式中：Gwvt為試樣的透濕量，g／(m2·d)；△m為透濕杯2次質量之差，g；A為實樣的實驗面積，m2；t為實驗時間，h。
1．2．2倒杯法
依據ASTME96方法BW，采用倒杯法測定所選試樣的透濕量。先用一層聚四氟乙烯微孔薄膜封在透濕杯口，再將織物試樣蓋在薄膜上。倒杯法的測試條件和杯子的準備與正杯法相同，只是杯子處于倒置狀態。試樣透濕量也按式(1)計算。
1．2．3干燥劑倒杯法
根據國際標準ISO14956干燥劑倒杯法的測試要求，先將100g的醋酸鉀溶入31g的水中，配制飽和的醋酸鉀溶液，該溶液的相對濕度在23℃時為23％。再將120g飽和醋酸鉀溶液倒入內徑為85mm的透明塑料測試杯中，用1層聚四氟乙烯微孔薄膜封在杯口，并用橡皮筋箍緊。將直徑為180mm的圓形試樣的測試面朝外包覆在試樣支持箍的底部，支持箍的內徑為110mm。在試樣外面再放1層直徑200mm的聚四氟乙烯薄膜，并用橡皮環固定在支持箍外側的溝槽內。支持箍放置在水槽中的樣品支撐架上，調節支撐架上的螺桿高度，使試樣隨支持箍浸入水下5mm。測試溫度為23℃。在放測試杯之前，支持箍應在樣品支撐架上放置l5rain。在杯口朝上稱完測試杯質量后，將測試杯迅速倒置放入試樣支持箍上，15min后將測試杯取出，將其倒置過來并稱量。試樣的透濕量由式(2)計算：
[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
