激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

由圖1可知，當燒堿濃度由180 g／L變化到280 g／L時，雙絲光紗線的強力逐漸增加}由280 g／L變化到310 g／L時，強力則逐漸下降。這表明當燒堿濃度為280 g／L時，雙絲光后的紗線強力最大。而對于兩次堿縮的紗線，當燒堿濃度由180 g／L 變化到240 g／L時，強力逐漸增加}由240 g／L到280 g／L時，強力略有下降。但幾乎不變I當由280 g／L變化到310 g／L時，強力逐漸下降。這說明當燒堿濃度在240 g／L到280 g／L之間時，兩次堿縮的紗線強力最大。

    由圖2可知，當燒堿濃度由180 g／L變化到310 g／L時，雙絲光紗線的K／S值存在一定的波動，但從總的趨勢看，當燒堿濃度為280 g／L時，K／S值最大，此時紗線的染色及吸附性能最好。而對于兩次堿縮的紗線，當燒堿濃度由180 g／L變化到310 g/L時，可看出濃度為280 g／L時的K／S值最大，這說明此時紗線的染色及吸附性能最好。
    由圖1和圖2可知，無論是雙絲光還是兩次堿縮，燒堿的濃度都是在280 g／L時效果較好。同時還可看出雙絲光后的紗線強力比兩次堿縮后的紗線強力大，但K／S值卻小，即染色性能和吸附性能較差。這是因為絲光后的棉纖維因溶 脹，使大分子間的作用力遭到破壞，在張力的作用下，纖維大分子的排列趨于整齊，使取向度提高 當受到外力作用時，就能由更多的大分子均勻承擔，受力均勻。纖維因某個大分子斷裂的幾率降低，同時經(jīng)膨化而重排的纖維相互緊貼，抱合力提高，消除或減小了 纖維因大分子滑移而發(fā)生斷裂的因素，所以強力得到提高。而堿縮紗線處理時沒有受到張力的作用，因而強力較小。
    紗線經(jīng)濃燒堿處理后纖維發(fā)生劇烈溶脹，結(jié)晶度下降，無定形區(qū)含量增加，染化料對纖維的作用易發(fā)生在無定形區(qū)；而堿縮由于沒有受到張力的作用，結(jié)晶度下降更多，因而兩次堿縮后的紗線染色及吸附性能要好于雙絲光紗線的。
    2．2 處理溫度

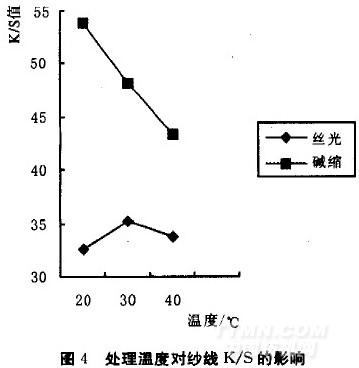

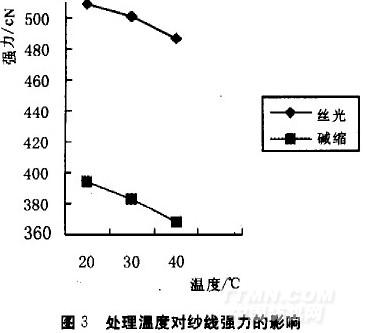

    測量經(jīng)不同溫度燒堿雙絲光及兩次堿縮后紗線的強力及染色性能、吸附性能的變化，結(jié)果如圖3、圖4所示。
